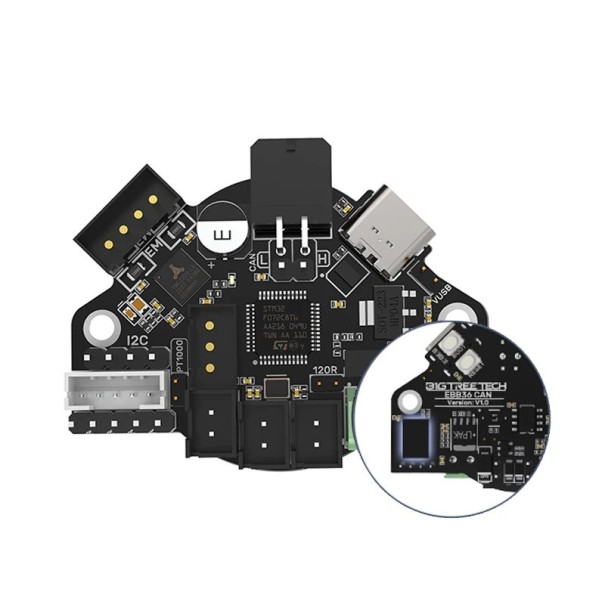

Κάρτα ελέγχου EBB 36 CAN για 3D εκτυπωτές Υποστήριξη λεωφόρου CAN Ακριβής έλεγχος κεφαλής τροφοδοσίας Παρακολούθηση δονήσεων ADXL345 Αισθητήρες θερμοκρασίας
Η κάρτα ελέγχου EBB 36 CAN προορίζεται για χρήστες που επιθυμούν να αυξήσουν την ακρίβεια, τη σταθερότητα και την αξιοπιστία του 3D εκτυπωτή τους. Λειτουργεί ως πρόσθετο μονάδα τοποθετημένη στην κεφαλή τροφοδοσίας, όπου διασφαλίζει τον έλεγχο του κινητήρα, τη μέτρηση δονήσεων και τη μεταφορά δεδομένων μέσω της λεωφόρου CAN. Η λεωφόρος CAN είναι ένα σύστημα δεδομένων που χρησιμοποιείται αρχικά στη βιομηχανία αυτοκινήτων και επιτρέπει σταθερή, γρήγορη και ασφαλή επικοινωνία ακόμη και σε μεγαλύτερες αποστάσεις. Στην κάρτα περιλαμβάνεται το τσιπ ADXL345, το οποίο καταγράφει τις δονήσεις και επιτρέπει στον εκτυπωτή να προσαρμόζει την κίνηση για να μειώσει τις αναταράξεις και να βελτιώσει την ποιότητα της επιφάνειας. Ο ελεγκτής TMC2209 επιτρέπει ήσυχη, ομαλή και ακριβή λειτουργία του κινητήρα της κεφαλής τροφοδοσίας. Η κάρτα υποστηρίζει αισθητήρες PT100 και PT1000, οι οποίοι επιτρέπουν πολύ ακριβή μέτρηση θερμοκρασίας και μπορούν να συνδεθούν με δίχτυ ή τετράκλωνη σύνδεση.
Κύρια χαρακτηριστικά και πλεονεκτήματα:
-
Σταθερή επικοινωνία μέσω της λεωφόρου CAN, που διασφαλίζει ασφαλή και αξιόπιστη μεταφορά δεδομένων χωρίς παρεμβολές.
-
Μέτρησης τσιπ ADXL345 που επιτρέπει την καλιμπράρισμα των δονήσεων και τη βελτίωση της ποιότητας εκτύπωσης.
-
Μονάδα TMC2209 για ήσυχο και ακριβή έλεγχο του κινητήρα της κεφαλής τροφοδοσίας.
-
Υποστήριξη αισθητήρων θερμοκρασίας PT100 και PT1000 με εναλλασσόμενο τύπο σύνδεσης ανάλογα με τις ανάγκες.
-
Προστατευτικά στοιχεία κατά των ηλεκτροστατικών εκφορτίσεων και υπερτάσεων που διασφαλίζουν ασφαλή λειτουργία της κάρτας.
-
Δυνατότητα ενεργοποίησης τερματικού αντιστάτη 120R για σωστή λειτουργία της λεωφόρου CAN.
-
Εναλλασσόμενο τροφοδοτικό μέσω USB ή κύριας εισόδου τροφοδοσίας.
-
Καλά επισημασμένες υποδοχές για κινητήρα, ανεμιστήρες, αισθητήρες, διακόπτες και φωτισμό.
-
Περιεχόμενα συσκευασίας: 1x κάρτα ελέγχου EBB 36 CAN.
Οδηγίες εγκατάστασης:
Η κάρτα στερεώνεται στον κινητήρα της κεφαλής τροφοδοσίας με τη βοήθεια τυπικών βιδών. Μετά την μηχανική στερέωση, συνδέονται η λεωφόρος CAN, το καλώδιο τροφοδοσίας, ο κινητήρας, οι αισθητήρες θερμοκρασίας και οι ανεμιστήρες. Ανάλογα με το μήκος των καλωδίων, ενεργοποιείται ή απενεργοποιείται ο τερματικός αντιστάτης 120R μέσω ενός jumper. Εάν απαιτείται ανεξάρτητη τροφοδοσία μέσω USB, ρυθμίζεται η αντίστοιχη θέση jumper. Το τσιπ ADXL345 συνδέεται με καλώδιο δεδομένων στην κύρια κάρτα του εκτυπωτή για να επιτραπεί η καλιμπράρισμα των δονήσεων. Στη συνέχεια, στο σύστημα Klipper ρυθμίζεται η επικοινωνία CAN και οι απαραίτητες παράμετροι.
Αυτή η έκδοση της κάρτας είναι κατάλληλη για αναβάθμιση παλαιών εκτυπωτών καθώς και για νέες κατασκευές. Ο χρήστης αποκτά ακριβέστερο έλεγχο της κεφαλής τροφοδοσίας, καλύτερη ρύθμιση θερμοκρασίας και τη δυνατότητα να χρησιμοποιήσει τη μέτρηση δονήσεων. Επιπλέον, η κάρτα απλοποιεί την καλωδίωση και αυξάνει τη σταθερότητα ολόκληρου του συστήματος. Χάρη στον συνδυασμό ελέγχου, μέτρησης και προστατευτικών στοιχείων είναι μια αξιόπιστη λύση για ποιοτική εκτύπωση, μεγάλη διάρκεια ζωής και ασφαλή λειτουργία. Ο χρήστης θα εκτιμήσει την εύκολη εγκατάσταση, την ευανάγνωστη σήμανση των υποδοχών και την υψηλή συμβατότητα με σύγχρονα συστήματα. Πρόκειται για μια λύση σχεδιασμένη για όσους επιθυμούν να επιτύχουν υψηλότερη ακρίβεια και επαγγελματικά αποτελέσματα.
