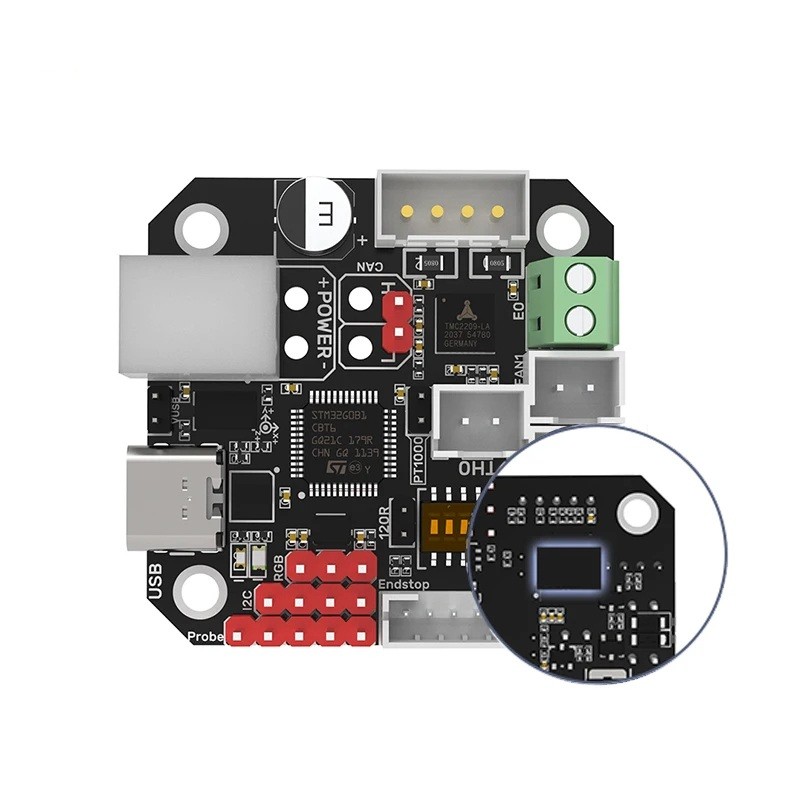

Κάρτα ελέγχου EBB 42 CAN για εκτυπωτές 3D Υποστήριξη λεωφόρου CAN Ακριβής έλεγχος κεφαλής τροφοδοσίας Παρακολούθηση δονήσεων ADXL345 Αισθητήρες θερμοκρασίας
Η κάρτα ελέγχου EBB 42 CAN προορίζεται για χρήστες που χρειάζονται σταθερό έλεγχο της κεφαλής τροφοδοσίας, ακριβή μέτρηση θερμοκρασίας και αξιόπιστη μεταφορά δεδομένων σε εκτυπωτές 3D. Η κάρτα χρησιμοποιεί τη λεωφόρο CAN, η οποία είναι ένα σύστημα δεδομένων που εξασφαλίζει γρήγορη, ασφαλή και ανθεκτική επικοινωνία μεταξύ των διαφόρων τμημάτων της συσκευής. Χάρη σε αυτήν, μπορεί να περιοριστεί σημαντικά η ποσότητα καλωδίωσης και να επιτευχθεί μεγαλύτερη αξιοπιστία. Στην κάρτα βρίσκεται το μετρητικό τσιπ ADXL345, το οποίο καταγράφει τις δονήσεις κατά τη διάρκεια των κινήσεων του εκτυπωτή. Αυτά τα δεδομένα επιτρέπουν την αντιστάθμιση των κραδασμών και τη βελτίωση της ποιότητας της επιφάνειας των εκτυπωμένων μοντέλων. Ο ελεγκτής TMC2209 προορίζεται για τον κινητήρα της κεφαλής τροφοδοσίας και εξασφαλίζει τη σιωπηλή, ομαλή και ακριβή λειτουργία του. Η κάρτα υποστηρίζει πολύ ακριβείς αισθητήρες θερμοκρασίας PT100 και PT1000, οι οποίοι μπορούν να συνδεθούν με δύο ή τέσσερις αγωγούς, ανάλογα με την επιλογή μέσω διακόπτη. Διατίθενται επίσης προστατευτικά στοιχεία κατά των ηλεκτροστατικών εκκενώσεων και της υπερβολικής τάσης, εξασφαλίζοντας έτσι ασφαλή και μακροχρόνια λειτουργία. Οι συνδετήρες είναι σαφώς επισημασμένοι και επιτρέπουν τη σύνδεση κινητήρα, ανεμιστήρων, διακοπτών, φωτισμού και στοιχείων δεδομένων. Μπορεί επίσης να ενεργοποιηθεί η αντίσταση τερματισμού 120R για τη σωστή λειτουργία της λεωφόρου CAN.
Κύρια χαρακτηριστικά και πλεονεκτήματα:
-
Λεωφόρος CAN για σταθερή, γρήγορη και ασφαλή επικοινωνία με ελάχιστη καλωδίωση.
-
Τσιπ ADXL345 για παρακολούθηση δονήσεων και δυνατότητα αντιστάθμισης τους.
-
Μονάδα TMC2209 για ακριβή έλεγχο του κινητήρα της κεφαλής τροφοδοσίας.
-
Υποστήριξη αισθητήρων PT100 και PT1000 με εναλλαγή τύπου σύνδεσης.
-
Προστατευτικά στοιχεία κατά εκκενώσεων και υπερτάσεων για ασφαλή λειτουργία και μακροχρόνια διάρκεια ζωής.
-
Αντίσταση τερματισμού 120R ελεγχόμενη μέσω διακόπτη.
-
Εναλλασσόμενο τροφοδοτικό μέσω USB για ρυθμίσεις.
-
Περιεχόμενα συσκευασίας: 1x κάρτα ελέγχου EBB 42 CAN.
Οδηγίες εγκατάστασης:
Η κάρτα στερεώνεται στον κινητήρα της κεφαλής τροφοδοσίας με τη βοήθεια τυποποιημένων βιδών. Μετά την μηχανική στερέωση, συνδέεται η λεωφόρος CAN και επιλέγεται αν θα ενεργοποιηθεί η αντίσταση τερματισμού 120R ανάλογα με το μήκος του καλωδίου. Στη συνέχεια, συνδέονται η τροφοδοσία, ο κινητήρας, οι ανεμιστήρες, οι αισθητήρες θερμοκρασίας και οι διακόπτες. Εάν απαιτείται ανεξάρτητη τροφοδοσία μέσω USB, ρυθμίζεται η αντίστοιχη θέση του διακόπτη. Το μετρητικό τσιπ ADXL345 συνδέεται με την κύρια κάρτα του εκτυπωτή για την βαθμονόμηση των δονήσεων. Στο σύστημα Klipper, ρυθμίζεται στη συνέχεια η επικοινωνία CAN και ρυθμίζονται οι παράμετροι ανάλογα με τον κινητήρα και τον εκτυπωτή που χρησιμοποιούνται.
Αυτή η έκδοση της κάρτας παρέχει στους χρήστες μια σταθερή, ακριβή και σύγχρονη λύση για τον έλεγχο της κεφαλής τροφοδοσίας και των σχετικών λειτουργιών. Επιτρέπει τη μείωση της ποσότητας καλωδίωσης, την αύξηση της σταθερότητας της μεταφοράς δεδομένων και την απόκτηση ακριβέστερου ελέγχου σε ολόκληρη τη διαδικασία εκτύπωσης. Χάρη στη μέτρηση των δονήσεων, είναι δυνατό να επιτευχθούν καλύτερες επιφάνειες και μεγαλύτερη ακρίβεια. Πρόκειται για μια αξιόπιστη τεχνική λύση, κατάλληλη για εκσυγχρονισμό και νέες κατασκευές εκτυπωτών 3D. Ο χρήστης θα εκτιμήσει τους σαφείς συνδετήρες, την απλή εγκατάσταση και τη μεγάλη συμβατότητα με σύγχρονα συστήματα που βασίζονται στη λεωφόρο CAN.
