Αδιάβροχη χρωματιστή οθόνη LCD Κονέκτορας SM 5pin Καλώδιο 1800 mm Επικοινωνία UART και USB Μαύρο Για ηλεκτρικό ποδήλατο και ηλεκτρικό σκούτερ
Έχετε ήδη τη μέγιστη διαθέσιμη ποσότητα στο καλάθι.

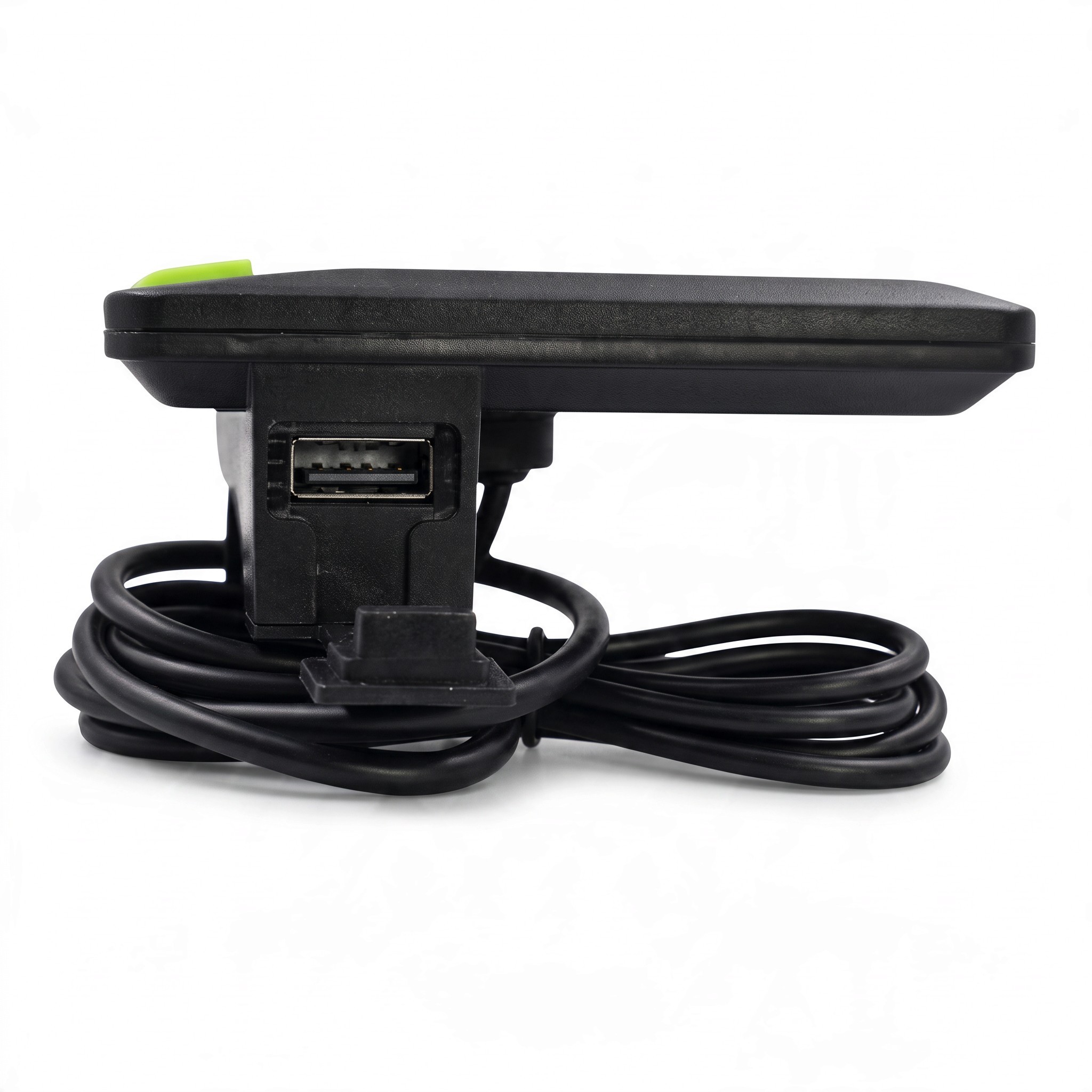

Αυτή η αδιάβροχη χρωματιστή οθόνη LCD είναι σχεδιασμένη για ηλεκτρικά ποδήλατα, ηλεκτρικά σκούτερ και μετατροπές κλασικών ποδηλάτων σε ηλεκτρική κίνηση. Με την μονάδα ελέγχου επικοινωνεί μέσω διασύνδεσης UART και προσφέρει επίσης σύνδεση USB. Στην ηλεκτρολογική εγκατάσταση συνδέεται μέσω πενταπλού κονέκτορα SM 5pin, του οποίου η σύνδεση περιγράφεται παρακάτω. Στην ευανάγνωστη οθόνη εμφανίζει την τρέχουσα ταχύτητα σε χλμ/ώρα, την κατάσταση φόρτισης της μπαταρίας, την τάση, τον βαθμό βοήθειας και τον συνολικό αριθμό χιλιομέτρων που διανύθηκαν. Η οθόνη παρέχεται με καλώδιο, ώστε να μπορεί να τοποθετηθεί στο τιμόνι και οι αγωγοί να οδηγούνται στη μονάδα ελέγχου.

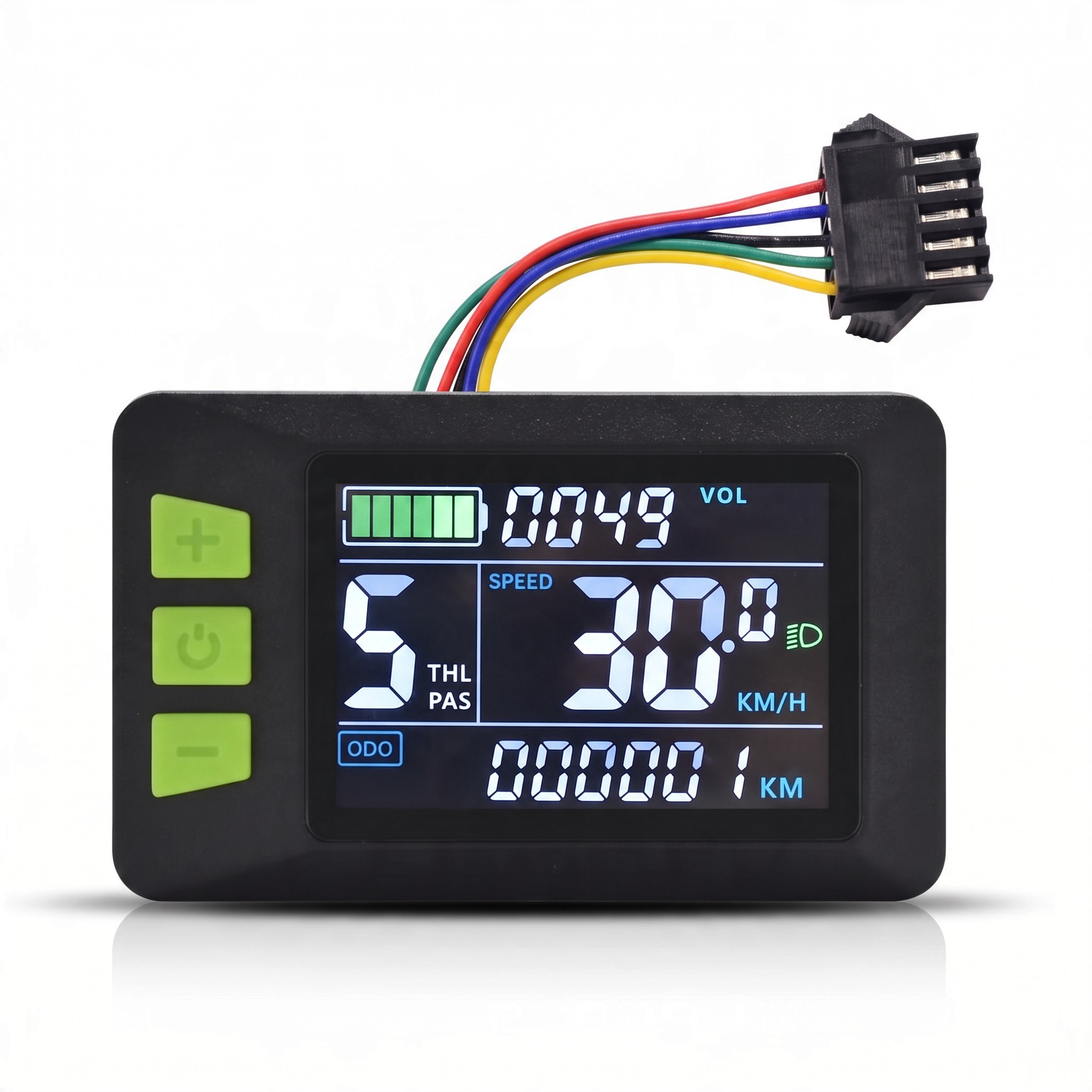

- Χρωματιστή οθόνη LCD – η οθόνη εμφανίζει την τρέχουσα ταχύτητα σε χλμ/ώρα με δεκαδικό σημείο, γραφικό δείκτη φόρτισης μπαταρίας, τάση (VOL), συνολική διανυθείσα απόσταση (ODO) και σύμβολο ενεργοποιημένου φωτός. Οι επιμέρους πληροφορίες είναι χωρισμένες σε ευανάγνωστες ενότητες, ώστε να μπορείτε να προσανατολιστείτε εύκολα και κατά τη διάρκεια μιας γρήγορης ματιάς ενώ οδηγείτε.
- Βαθμός βοήθειας – στην αριστερή πλευρά της οθόνης εμφανίζεται με μεγάλους αριθμούς ο τρέχων βαθμός βοήθειας με την ένδειξη PAS και THL, ώστε να έχετε τη ρύθμιση της κίνησης πάντα μπροστά σας.

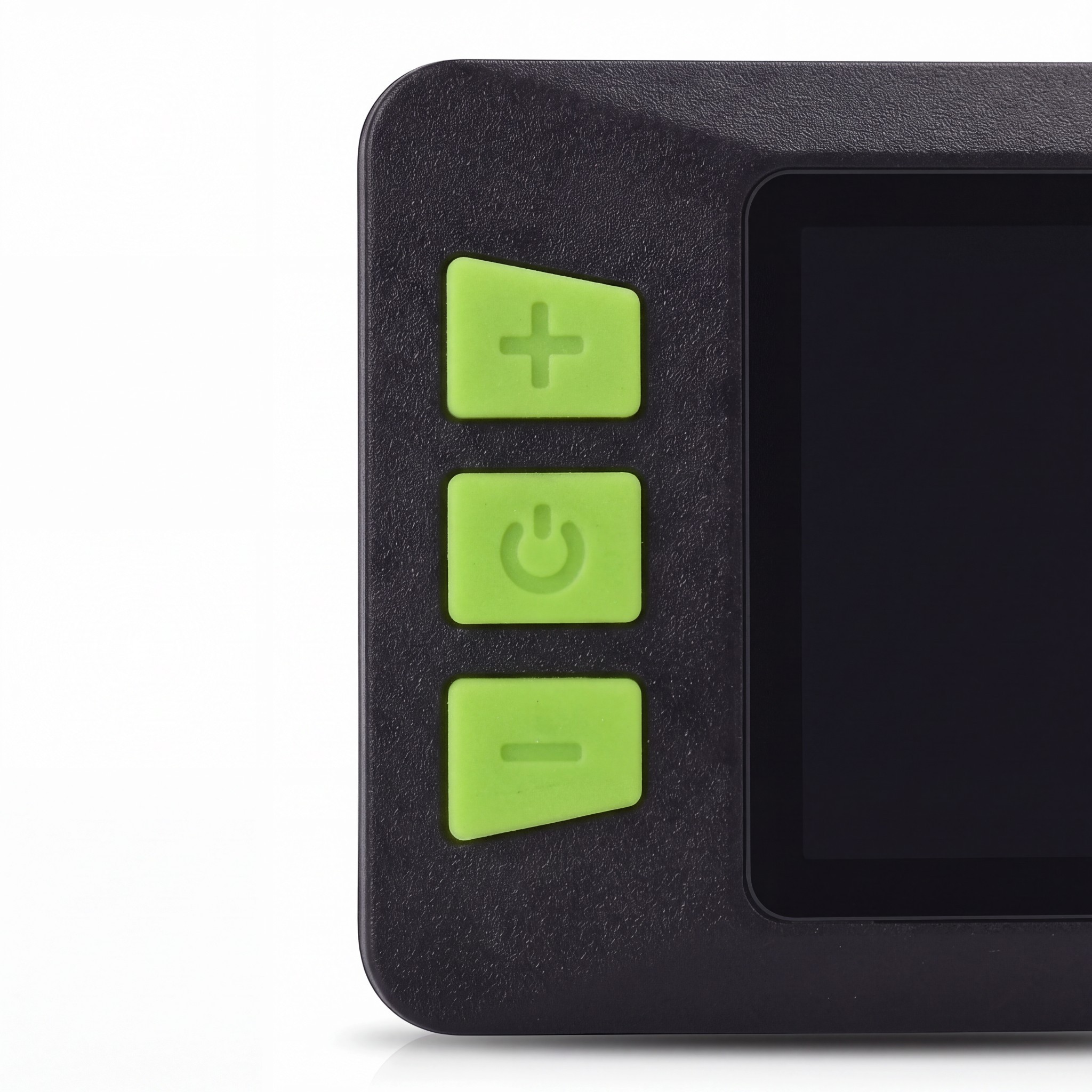

- Τρία κουμπιά ελέγχου – τα κουμπιά συν, πλην και το κουμπί ενεργοποίησης είναι τοποθετημένα αριστερά από την οθόνη. Είναι χρωματικά διαφοροποιημένα από το σώμα της οθόνης και το καθένα έχει πάνω του τον συμβολισμό της λειτουργίας του.
- Επικοινωνία UART – η ανταλλαγή δεδομένων με τη μονάδα ελέγχου γίνεται μέσω ξεχωριστών γραμμών TX και RX. Έτσι, η οθόνη μπορεί να δέχεται δεδομένα από τη μονάδα ελέγχου και ταυτόχρονα να στέλνει ρυθμίσεις που επιλέγονται με τα κουμπιά.
- Κονέκτορας SM 5pin – κονέκτορας τύπου SM με σύνδεση ακίδων: 1 κόκκινος (D+), 2 μπλε (K), 3 μαύρος (GND), 4 πράσινος (RX) και 5 κίτρινος (TX). Πριν από τη σύνδεση, ελέγξτε τη συμβατότητα με την καλωδίωση του ποδηλάτου ή του σκούτερ σας σύμφωνα με αυτή την περιγραφή.
- Μήκος καλωδίου – το καλώδιο από την οθόνη έχει μήκος 1800 mm και στο τέλος του οι επιμέρους αγωγοί μήκους 30 mm είναι οδηγούμενοι προς τον κονέκτορα. Αυτό το μήκος διευκολύνει την καθοδήγηση του καλωδίου από το τιμόνι στη μονάδα ελέγχου.
- Καλώδιο με αγωγούς – οι επιμέρους αγωγοί είναι χρωματικά διαφοροποιημένοι σύμφωνα με τη λειτουργία τους, διευκολύνοντας τον έλεγχο της σύνδεσης κατά την εγκατάσταση και σε περίπτωση επισκευής της καλωδίωσης.
- Χρωματική εκδοχή – το μαύρο σώμα της οθόνης συμπληρώνεται από πράσινα κουμπιά ελέγχου, τα οποία είναι άμεσα διαφοροποιημένα από την οθόνη.
Περιεχόμενα συσκευασίας:
- 1x αδιάβροχη οθόνη LCD με καλώδιο και κονέκτορα SM 5pin
Η οθόνη είναι κατάλληλη για ιδιοκτήτες ηλεκτρικών ποδηλάτων και ηλεκτρικών σκούτερ που χρειάζονται νέο ή εναλλακτικό δείκτη οδήγησης με κονέκτορα τύπου SM. Μπορεί επίσης να χρησιμοποιηθεί κατά τη διάρκεια μετατροπής ποδηλάτου σε ηλεκτρικό ποδήλατο, όπου χρησιμεύει ως κύριο πληροφοριακό και ελεγκτικό στοιχείο ολόκληρης της διάταξης. Πριν από την εγκατάσταση, ελέγξτε ότι η μονάδα ελέγχου σας υποστηρίζει την επικοινωνία UART και ότι η σύνδεση του κονέκτορα της αντιστοιχεί στην περιγραφή των ακίδων. Η οθόνη τοποθετείται στο τιμόνι και το καλώδιο μήκους 1800 mm οδηγείται στη μονάδα ελέγχου, όπου συνδέεται με τον κονέκτορα SM 5pin. Χάρη στην αδιάβροχη κατασκευή της οθόνης μπορεί να χρησιμοποιηθεί και σε μεταβαλλόμενες καιρικές συνθήκες.
