Αδιάβροχη έγχρωμη οθόνη LCD Συνδετήρας SM 6pin Καλώδιο 1800 mm Επικοινωνία UART και USB Σύνδεση φωτός Μαύρη Για ηλεκτρικό ποδήλατο και ηλεκτρικό
Έχετε ήδη τη μέγιστη διαθέσιμη ποσότητα στο καλάθι.

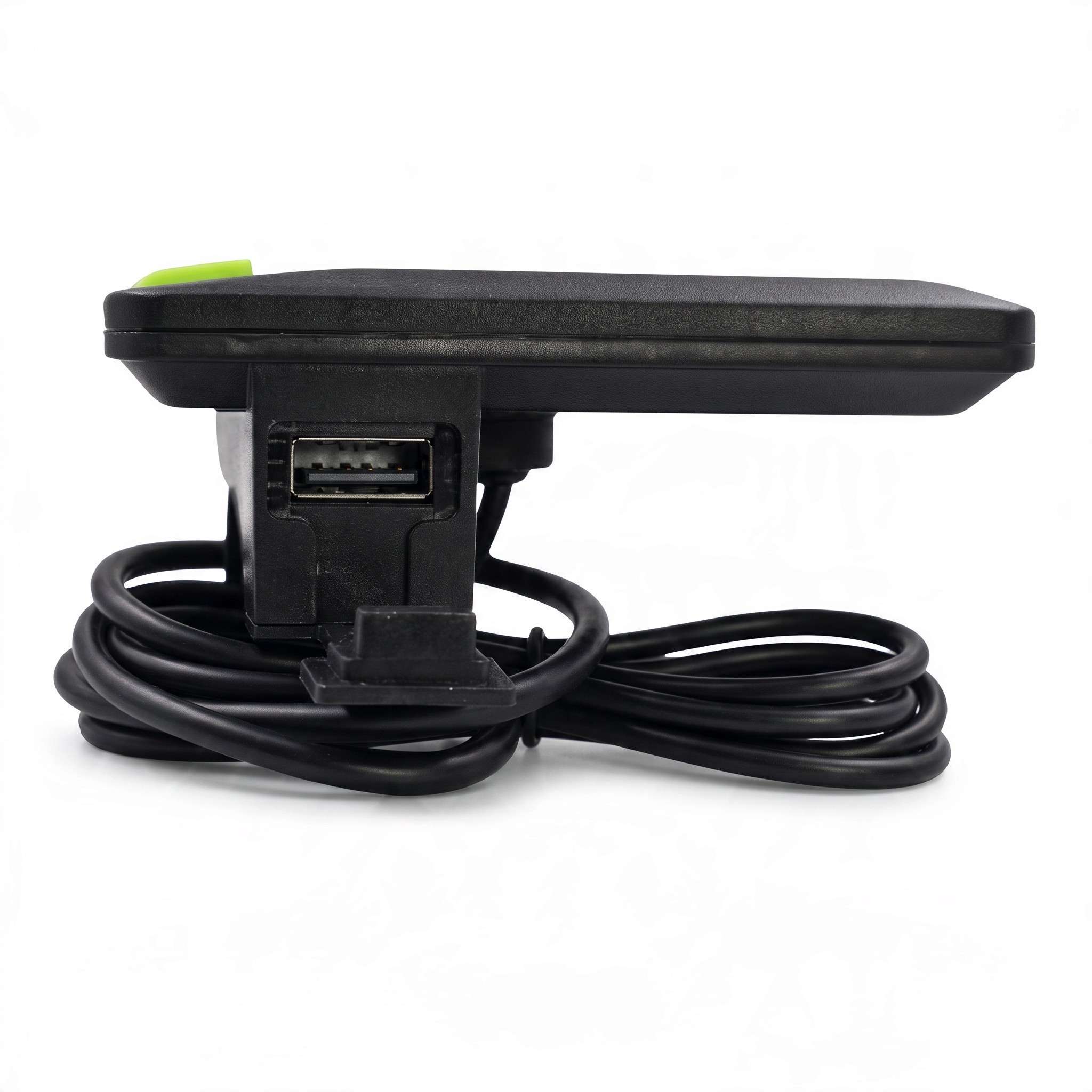

Αυτή η αδιάβροχη έγχρωμη οθόνη LCD είναι σχεδιασμένη για ηλεκτρικά ποδήλατα, ηλεκτρικά σκούτερ και μετατροπές κλασικών ποδηλάτων σε ηλεκτρική κίνηση. Με τη μονάδα ελέγχου επικοινωνεί μέσω διασύνδεσης UART και προσφέρει επίσης σύνδεση USB. Στην ηλεκτρολογική εγκατάσταση συνδέεται μέσω του εξά-pin συνδετήρα SM 6pin, του οποίου το έκτο pin χρησιμοποιείται για τη σύνδεση φωτός. Στην ευανάγνωστη οθόνη εμφανίζει την τρέχουσα ταχύτητα σε χλμ/ώρα, την κατάσταση φόρτισης της μπαταρίας, την τάση, τον βαθμό υποστήριξης και τον συνολικό αριθμό χιλιομέτρων που διανύθηκαν. Η οθόνη παρέχεται με καλώδιο, ώστε να μπορεί να τοποθετηθεί στο τιμόνι και οι αγωγοί να οδηγηθούν στη μονάδα ελέγχου.

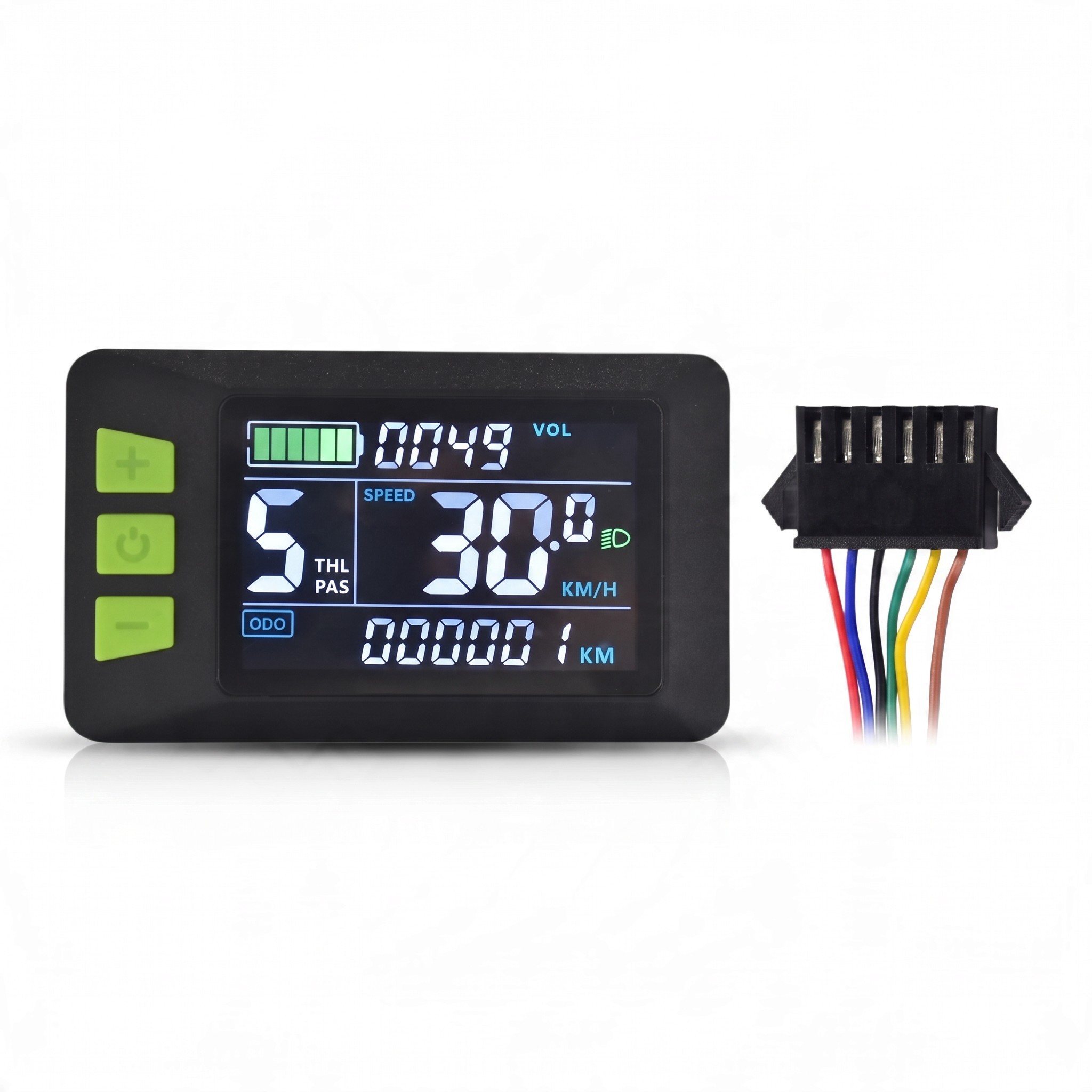

- Έγχρωμη οθόνη LCD – η οθόνη εμφανίζει την τρέχουσα ταχύτητα σε χλμ/ώρα με δεκαδικό σημείο, γραφικό δείκτη φόρτισης μπαταρίας, τάση (VOL), συνολική διανυθείσα απόσταση (ODO) και σύμβολο ενεργοποιημένου φωτός. Οι επιμέρους πληροφορίες είναι χωρισμένες σε ευδιάκριτες ενότητες, διευκολύνοντας την κατανόηση ακόμη και κατά τη διάρκεια σύντομης ματιάς κατά την οδήγηση.
- Βαθμός υποστήριξης – στην αριστερή πλευρά της οθόνης εμφανίζεται με μεγάλα νούμερα ο τρέχων βαθμός υποστήριξης με την ένδειξη PAS και THL, ώστε να έχετε τη ρύθμιση κίνησης πάντα στο οπτικό σας πεδίο.

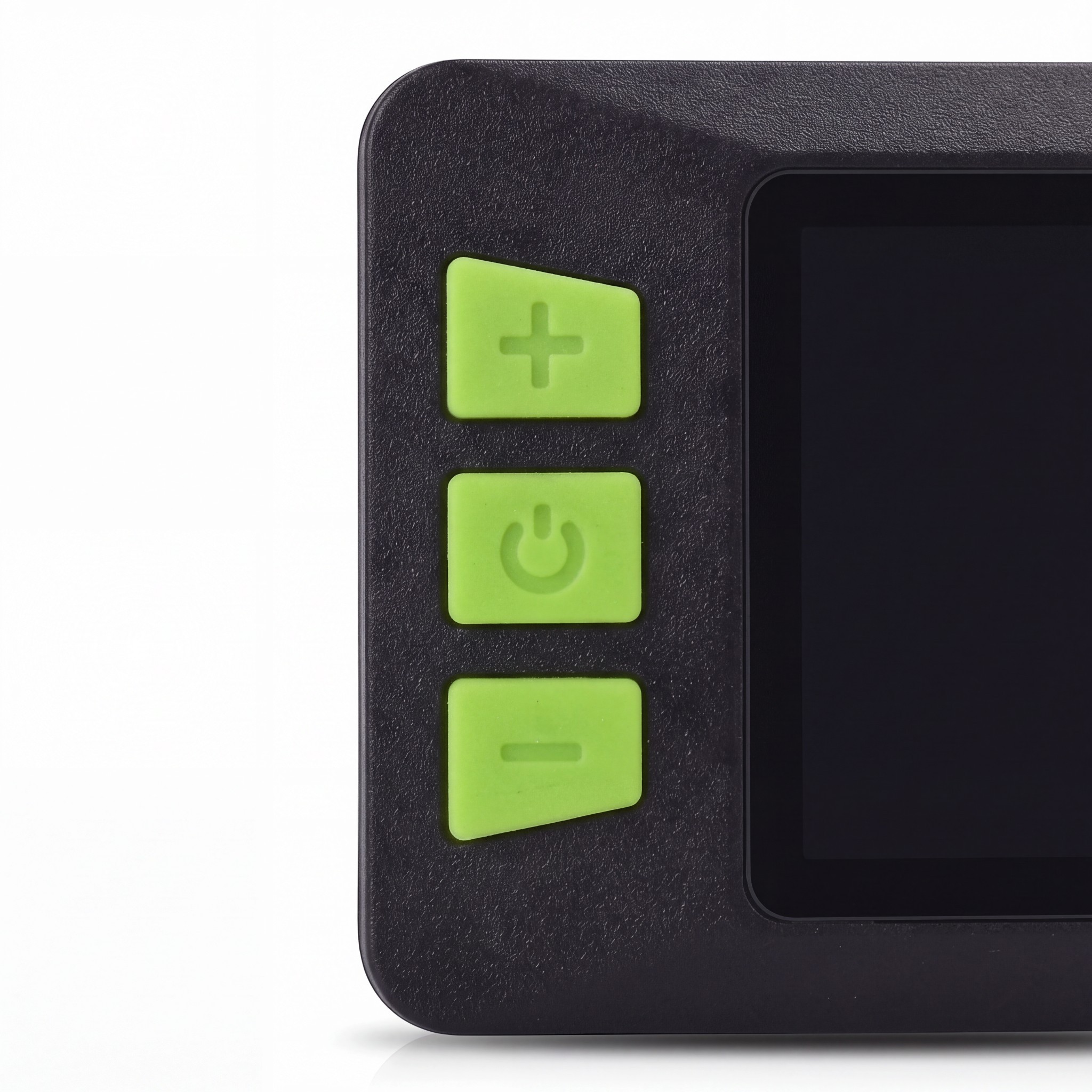

- Τρία κουμπιά ελέγχου – τα κουμπιά συν, πλην και το κουμπί ενεργοποίησης βρίσκονται αριστερά δίπλα στην οθόνη. Είναι χρωματικά διαφοροποιημένα από το σώμα της οθόνης και το καθένα έχει πάνω του το σύμβολο της λειτουργίας του.
- Επικοινωνία UART – η ανταλλαγή δεδομένων με τη μονάδα ελέγχου πραγματοποιείται μέσω ξεχωριστών γραμμών TX και RX. Έτσι, η οθόνη μπορεί να λαμβάνει δεδομένα από τη μονάδα ελέγχου και ταυτόχρονα να στέλνει ρυθμίσεις που επιλέγονται με τα κουμπιά.
- Συνδετήρας SM 6pin – συνδετήρας τύπου SM με σύνδεση pins: 1 κόκκινο (D+), 2 μπλε (K), 3 μαύρο (GND), 4 πράσινο (RX), 5 κίτρινο (TX) και 6 φωτισμό. Πριν από τη σύνδεση, ελέγξτε την συμβατότητα με την καλωδίωση του ποδηλάτου ή του σκούτερ σας σύμφωνα με αυτή την περιγραφή.
- Μήκος καλωδίου – το καλώδιο από την οθόνη έχει μήκος 1800 mm και στο τέλος του οι επιμέρους αγωγοί μήκους 30 mm είναι συνδεδεμένοι με τον συνδετήρα. Αυτό το μήκος διευκολύνει την καθοδήγηση του καλωδίου από το τιμόνι στη μονάδα ελέγχου.
- Σύνδεση φωτός – το έκτο pin του συνδετήρα είναι αφιερωμένο για φωτισμό. Η ενεργοποίηση του φωτός υποδεικνύεται από την οθόνη με σύμβολο, ώστε να έχετε εικόνα της κατάστασής του.
- Καλώδιο με αγωγούς – οι επιμέρους αγωγοί είναι χρωματικά διαφοροποιημένοι ανάλογα με τη λειτουργία τους, διευκολύνοντας την επαλήθευση της σύνδεσης κατά την εγκατάσταση και τυχόν επισκευές της καλωδίωσης.
- Χρωματική εκδοχή – το μαύρο σώμα της οθόνης συμπληρώνεται από πράσινα κουμπιά ελέγχου, τα οποία είναι εύκολα αναγνωρίσιμα από την οθόνη.
Περιεχόμενα συσκευασίας:
- 1x αδιάβροχη οθόνη LCD με καλώδιο και συνδετήρα SM 6pin
Η οθόνη είναι κατάλληλη για ιδιοκτήτες ηλεκτρικών ποδηλάτων και ηλεκτρικών σκούτερ που χρειάζονται νέο ή εναλλακτικό δείκτη οδήγησης με συνδετήρα τύπου SM. Μπορεί επίσης να χρησιμοποιηθεί κατά την μετατροπή ποδηλάτου σε ηλεκτρικό ποδήλατο, όπου λειτουργεί ως κύριο πληροφοριακό και ελεγκτικό στοιχείο ολόκληρης της σύνθεσης. Πριν από την εγκατάσταση, ελέγξτε ότι η μονάδα ελέγχου σας υποστηρίζει την επικοινωνία UART και ότι η σύνδεση του συνδετήρα της αντιστοιχεί στην αναφερόμενη περιγραφή των pins. Η οθόνη τοποθετείται στο τιμόνι και το καλώδιο μήκους 1800 mm οδηγείται στη μονάδα ελέγχου, όπου συνδέεται με τον συνδετήρα SM 6pin συμπεριλαμβανομένου του αγωγού για το φως. Χάρη στην αδιάβροχη κατασκευή της οθόνης, μπορεί να χρησιμοποιηθεί και σε μεταβαλλόμενες καιρικές συνθήκες.
