Αναλυτής δικτύου Vektor Nano VNA-H4 V4.3 10 kHz–1,5 GHz, 4" οθόνη αφής, μπαταρία 1950 mAh, μαύρος, αναλυτής και ρυθμιστής κεραίας

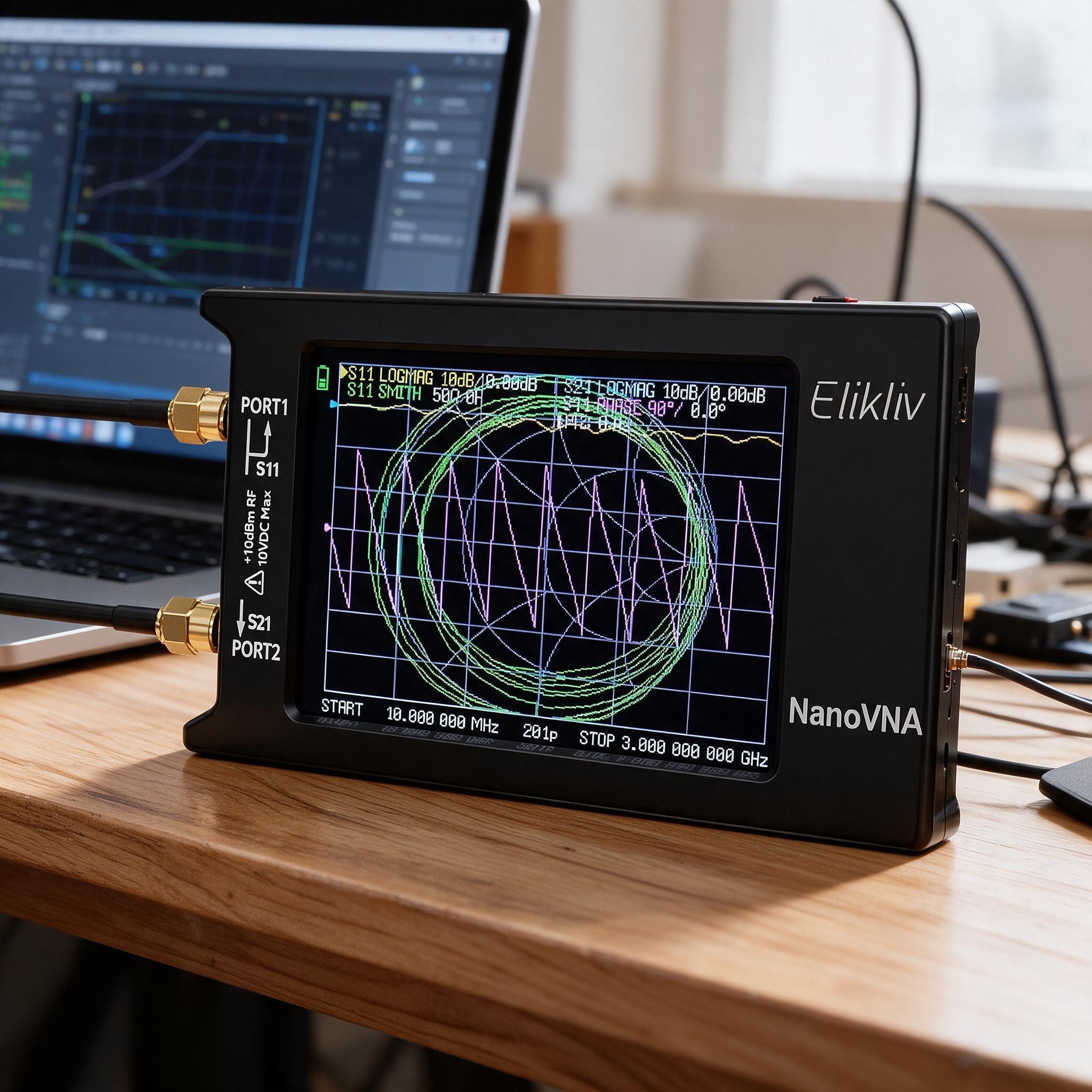

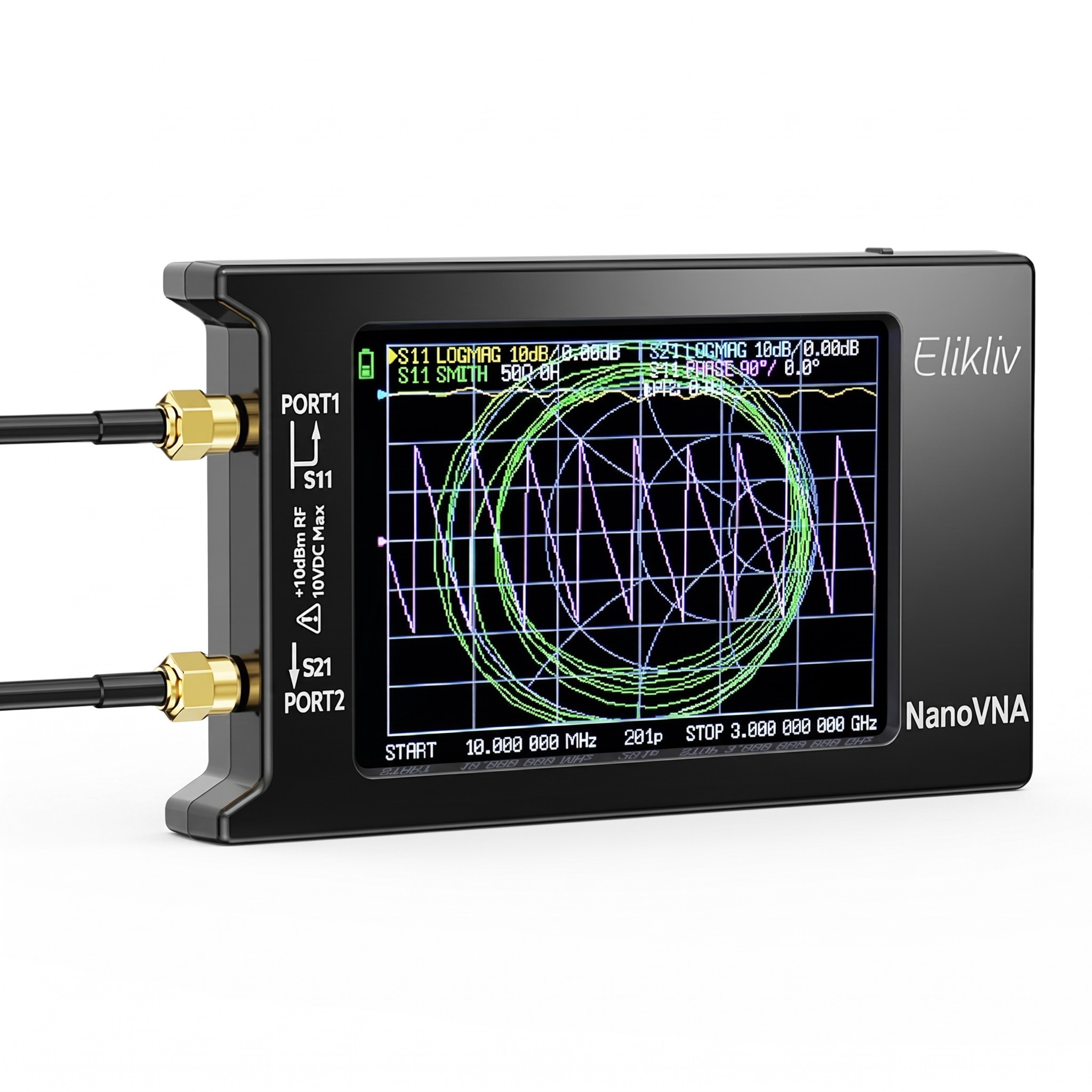

Ο αναλυτής δικτύου Vektor Nano VNA-H4 V4.3 είναι μια συμπαγής συσκευή για τη μέτρηση κεραίων, καλωδίων, φίλτρων και άλλων υψηλής συχνότητας κυκλωμάτων. Λειτουργεί σε εύρος συχνοτήτων 10 kHz έως 1,5 GHz και χρησιμεύει ως αναλυτής κεραίας και εργαλείο για τη ρύθμιση του ρυθμιστή κεραίας. Σε δύο θύρες SMA μετρά παραμέτρους S11 και S21, επιτρέποντας την αξιολόγηση της αντανάκλασης και της μετάδοσης σήματος. Τα αποτελέσματα εμφανίζονται σε οθόνη αφής 4 ιντσών με τη μορφή γραφημάτων, διαγράμματος Smith ή τιμών SWR. Χάρη στην ενσωματωμένη μπαταρία και την συμπαγή μαύρη θήκη, μπορεί να χρησιμοποιηθεί στο εργαστήριο ή απευθείας κοντά στην κεραία.

  • Εύρος συχνοτήτων: 10 kHz – 1,5 GHz
  • Μετρήσιμες ποσότητες: παράμετροι S11 και S21, λόγος στάσιμων κυμάτων (SWR), αντίσταση, φάση, καθυστέρηση, διάγραμμα Smith
  • Οθόνη: 4" αφής, έλεγχος μέσω αφής, στυλό ή περιστροφικού διακόπτη στο πλάι της συσκευής
  • Θύρες: PORT1 (S11) και PORT2 (S21) με συνδέσεις SMA, μέγιστη είσοδος +10 dBm RF και 10 V DC
  • Εύρος μέτρησης: 70 dB (50 kHz – 300 MHz), 50 dB (300 – 600 MHz), 40 dB (600 – 900 MHz)
  • Ακρίβεια συχνότητας: < 0,5 ppm
  • RF έξοδος: -13 dBm (μέγιστο -9 dBm)
  • PSV θύρας: < 1,1
  • Τροφοδοσία: ενσωματωμένη επαναφορτιζόμενη μπαταρία 1950 mAh, φόρτιση μέσω USB-C
  • Διεπαφή: USB τύπου C, λειτουργία επικοινωνίας CDC (σειριακή)
  • Χρώμα: μαύρο
  • Χρήση: μέτρηση κεραίων και καλωδίων, SWR και προσαρμογή αντίστασης, μέτρηση διπλών και τριπλών duplexers, απομόνωση θυρών, απώλεια φίλτρων
  • Περιεχόμενα συσκευασίας:
    • 1× αναλυτής δικτύου με ενσωματωμένη μπαταρία 1950 mAh
    • 2× καλώδιο SMA αρσενικό-αρσενικό RG316, 15 cm
    • 1× καλώδιο δεδομένων USB Type-C
    • 1× καλώδιο USB-C – USB-C
    • 1× σετ βαθμονόμησης SMA OPEN, SHORT και LOAD
    • 1× αντάπτορας SMA θηλυκό-θηλυκό
    • 1× στυλό αφής
    • 1× επιφάνεια αφής με λουράκι
    • 1× επισκόπηση δομής μενού

Ο Nano VNA-H4 V4.3 είναι κατάλληλος για ραδιοερασιτέχνες, τεχνικούς και ενδιαφερόμενους για υψηλής συχνότητας ηλεκτρονικά, οι οποίοι χρειάζονται να επιβεβαιώσουν τις ιδιότητες των κεραιών και των καλωδίων. Η συσκευή επιτρέπει να προσδιοριστεί η συχνότητα ταλάντωσης της κεραίας, η τιμή SWR και η αντίσταση σε όλο το εύρος μέχρι 1,5 GHz. Τα περιλαμβανόμενα στοιχεία βαθμονόμησης και τα καλώδια σύνδεσης επιτρέπουν την εκτέλεση βαθμονόμησης και την άμεση μέτρηση μετά την αποσυσκευασία. Η ενσωματωμένη μπαταρία και η φόρτιση μέσω USB-C διευκολύνουν τη δουλειά εκτός εργαστηρίου. Χάρη στις συμπαγείς διαστάσεις, ο αναλυτής μεταφέρεται εύκολα μαζί με άλλες μετρητικές συσκευές.
