Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας
Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας 1
Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας 1
Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας 2
Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας 3
Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας 4
Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας 5
Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας 6

Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας

Μέτρηση SWR, αντίστασης, S11/S21 και διαγράμματος Smith για κεραίες και καλώδια. Φορητή συσκευή με λειτουργία TDR, USB-C, υποδοχή microSD και σετ βαθμονόμησης SMA. Πλήρης περιγραφή
Σε απόθεμα
Αποστολή 1,59 €
30 ημέρες δικαίωμα επιστροφής
125,72 €
Ασφαλής αγορά Ασφαλής αγορά
Επισκόπηση
Αναλυτής κεραίας VNA 10 kHz–1,5 GHz, οθόνη αφής 2,8", μπαταρία 650 mAh, θήκη ABS, μαύρος, ρυθμιστής κεραίας

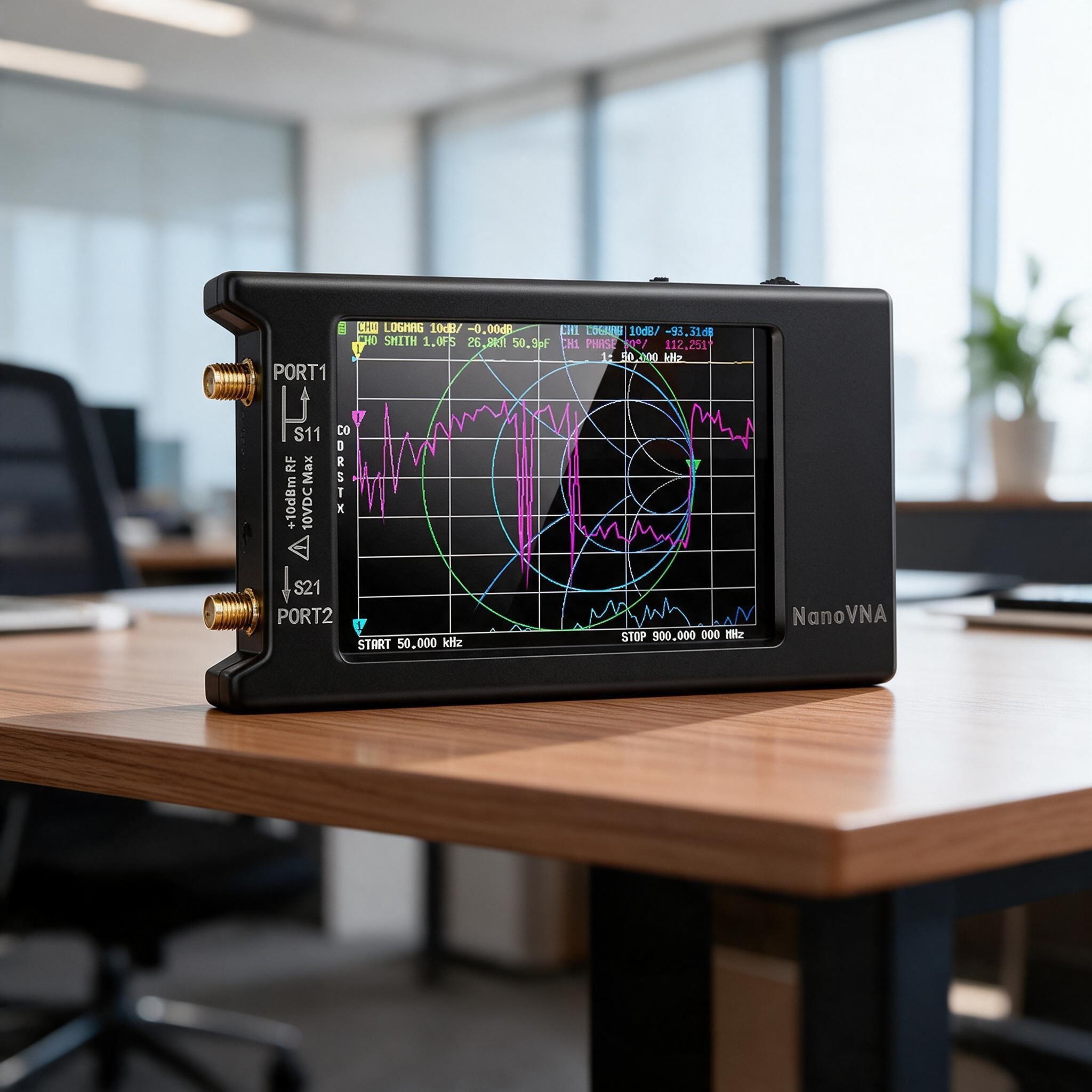

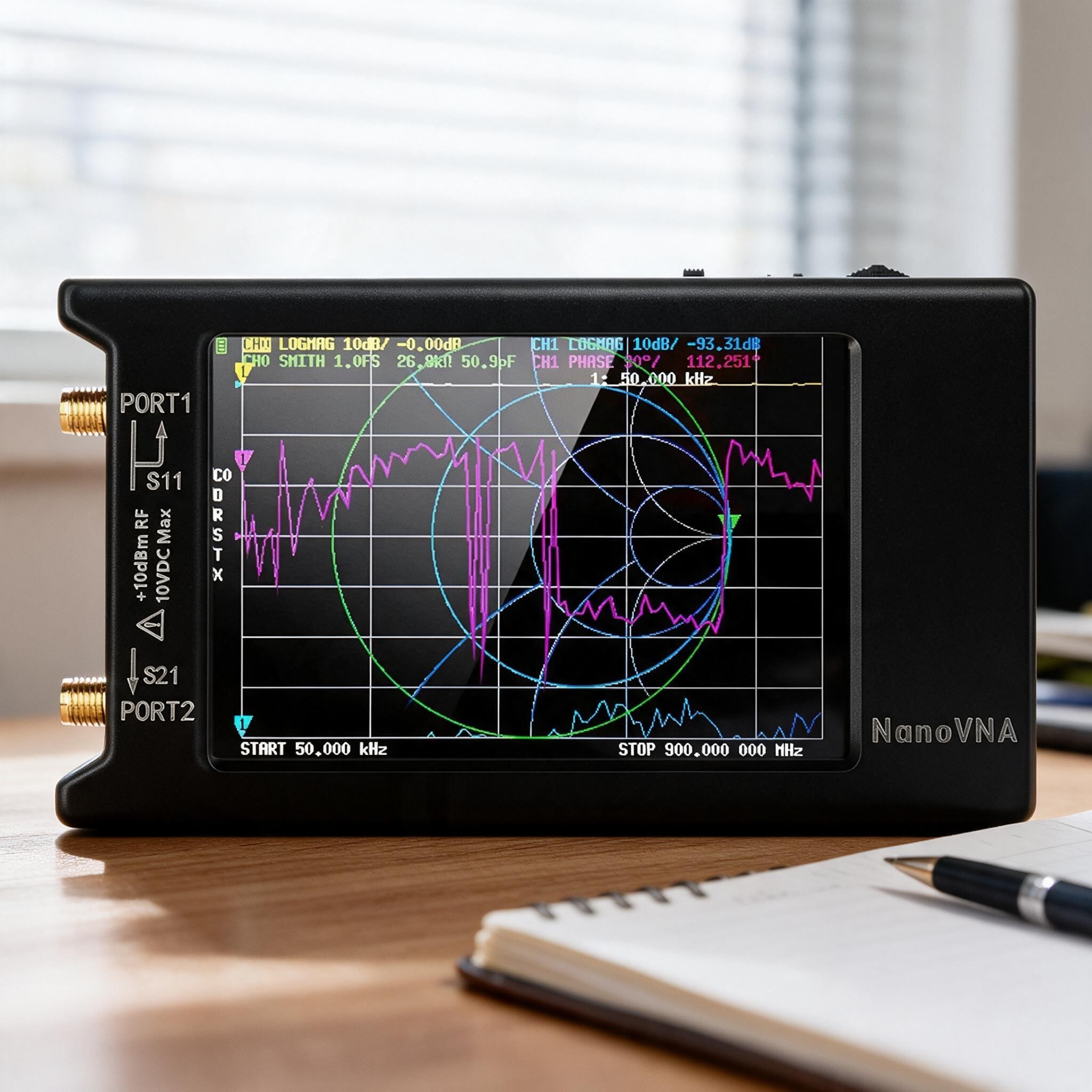

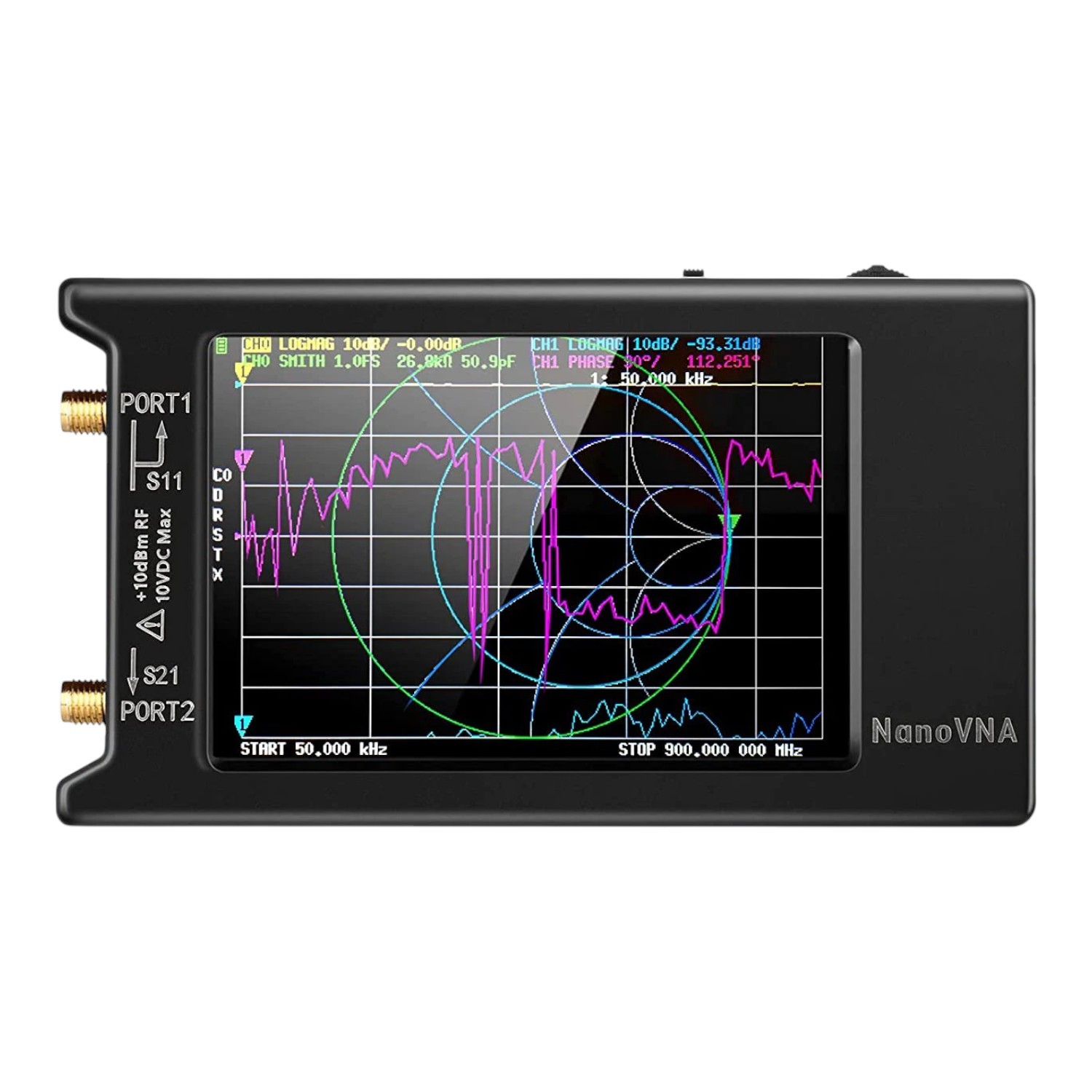

Ο αναλυτής κεραίας VNA καλύπτει τη συχνότητα 10 kHz–1,5 GHz. Χρησιμοποιείται για τη μέτρηση κεραιών, coaxial καλωδίων, φίλτρων και άλλων υψηλής συχνότητας κυκλωμάτων. Η συσκευή μετρά τις παραμέτρους S, τον λόγο στάσιμων κυμάτων (PSV/SWR), την αντίσταση, τη φάση και την καθυστέρηση, και τα αποτελέσματα εμφανίζονται επίσης στο διάγραμμα Smith. Η ανάλυση στο χρονικό πεδίο (TDR) επιτρέπει την παρακολούθηση των χαρακτηριστικών της γραμμής και την εύρεση σημείων μη προσαρμογής ή βλαβών στο καλώδιο. Ο αναλυτής ελέγχεται μέσω της οθόνης αφής ή ενός πολυλειτουργικού διακόπτη και συνδέεται με υπολογιστή ή τηλέφωνο μέσω USB-C. Χάρη στην ενσωματωμένη μπαταρία, είναι δυνατή η μέτρηση και στο πεδίο, για παράδειγμα, κατά τη ρύθμιση των κεραιών και του ρυθμιστή κεραίας απευθείας στο σημείο εγκατάστασης.

  • Συχνότητα: 10 kHz – 1,5 GHz
  • Δυναμικό εύρος μέτρησης: 70 dB στην περιοχή 50 kHz – 300 MHz, σε υψηλότερες περιοχές χαμηλότερο
  • RF έξοδος: -13 dBm (μέγιστο -9 dBm)
  • Ακρίβεια συχνότητας: < 0,5 ppm
  • PSV θύρας: < 1,1
  • Μετρήσιμες ποσότητες: παραμέτρους S (S11, S21), PSV, αντίσταση, φάση, καθυστέρηση, διάγραμμα Smith και ανάλυση στο χρονικό πεδίο TDR
  • Οθόνη: 2,8" οθόνη αφής TFT με ανάλυση 320 × 240 px
  • Έλεγχος: μέσω αφής ή πολυλειτουργικού διακόπτη (αριστερά / OK / δεξιά)
  • Σημεία βαθμονόμησης: 101, σημεία σάρωσης: 101
  • Εμφάνιση: 4 καμπύλες, 4 σημάδια, 5 θέσεις μνήμης για αποθήκευση ρυθμίσεων
  • Διεπαφή: USB τύπου C, λειτουργία επικοινωνίας CDC (σειριακή), σύνδεση με PC και τις περισσότερες συσκευές Android (δεν υποστηρίζει iPhone)
  • Αποθήκευση: υποδοχή για κάρτα microSD έως 32 GB για αποθήκευση μετρηθέντων δεδομένων
  • Τροφοδοσία: USB 5 V / 120 mA, ενσωματωμένη μπαταρία 650 mAh, μέγιστο ρεύμα φόρτισης 0,8 A
  • Εμφάνιση κατάστασης μπαταρίας στην οθόνη
  • Συνδέσεις: 2× SMA (PORT1 – S11, PORT2 – S21), μέγιστη είσοδος +10 dBm RF / 10 V DC
  • Θήκη: μαύρη, από πλαστικό ABS
  • Διαστάσεις πλακέτας κυκλωμάτων: 54 × 85,5 × 11 mm (χωρίς συνδέσεις και διακόπτες)
  • Χρήση: κεραίες MF, KV (βραχέα κύματα), VKV και UKV, baluns, καλώδια, duplexers και φίλτρα, μέτρηση εισερχόμενης απώλειας και απομόνωσης θυρών

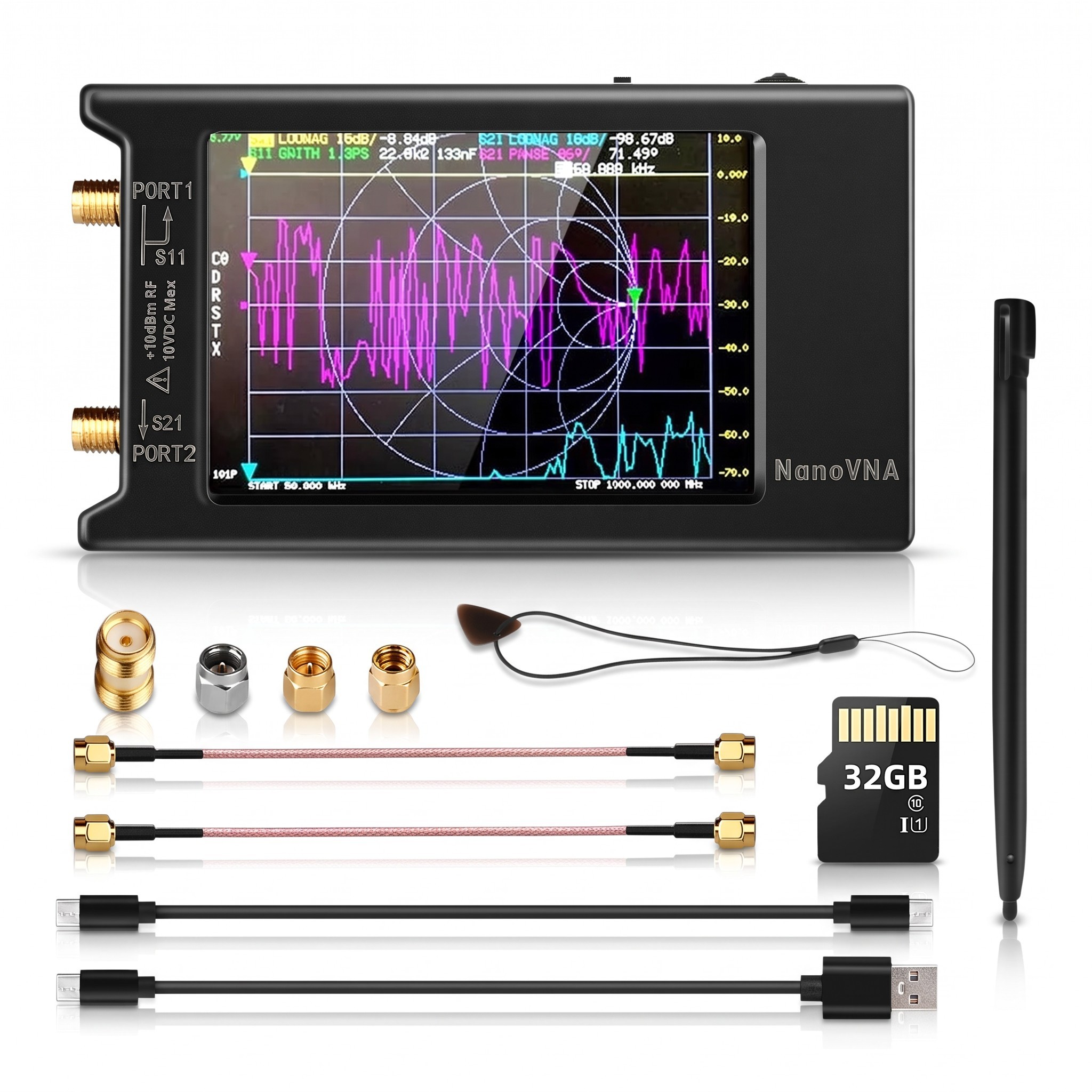

  • Περιεχόμενα συσκευασίας: 1× αναλυτής με οθόνη αφής 2,8" και μπαταρία 650 mAh, 2× καλώδιο SMA RG174 20 cm (αρσενικό-αρσενικό), 2× σύνδεσμος SMA (θηλυκό-θηλυκό), 1× σετ βαθμονόμησης SMA SHORT, 1× σετ βαθμονόμησης SMA OPEN, 1× σετ βαθμονόμησης SMA LOAD, 1× καλώδιο δεδομένων USB Type-C, 1× καλώδιο USB-C – USB-C, 1× στυλό αφής

Ο αναλυτής προορίζεται για ραδιοερασιτέχνες, τεχνικούς σέρβις και ενδιαφερόμενους για υψηλής συχνότητας ηλεκτρονικά, οι οποίοι χρειάζονται να μετρούν κεραίες σε ζώνες MF, KV, VKV και UKV. Επίσης, επιτρέπει τον έλεγχο PSV και της προσαρμογής της αντίστασης. Μετρά επίσης την εισερχόμενη απώλεια φίλτρων και την απομόνωση θυρών σε διπλής και τριπλής ζώνης duplexers. Οι συμπαγείς διαστάσεις και η ενσωματωμένη μπαταρία διευκολύνουν τη μέτρηση απευθείας στην κεραία χωρίς εξωτερική τροφοδοσία. Τα μετρηθέντα δεδομένα μπορούν να αποθηκευτούν σε κάρτα microSD ή να μεταφερθούν σε υπολογιστή μέσω της διεπαφής USB-C. Το σετ βαθμονόμησης SHORT, OPEN και LOAD περιλαμβάνεται στη συσκευασία, οπότε η βαθμονόμηση μπορεί να γίνει χωρίς πρόσθετο εξοπλισμό.
