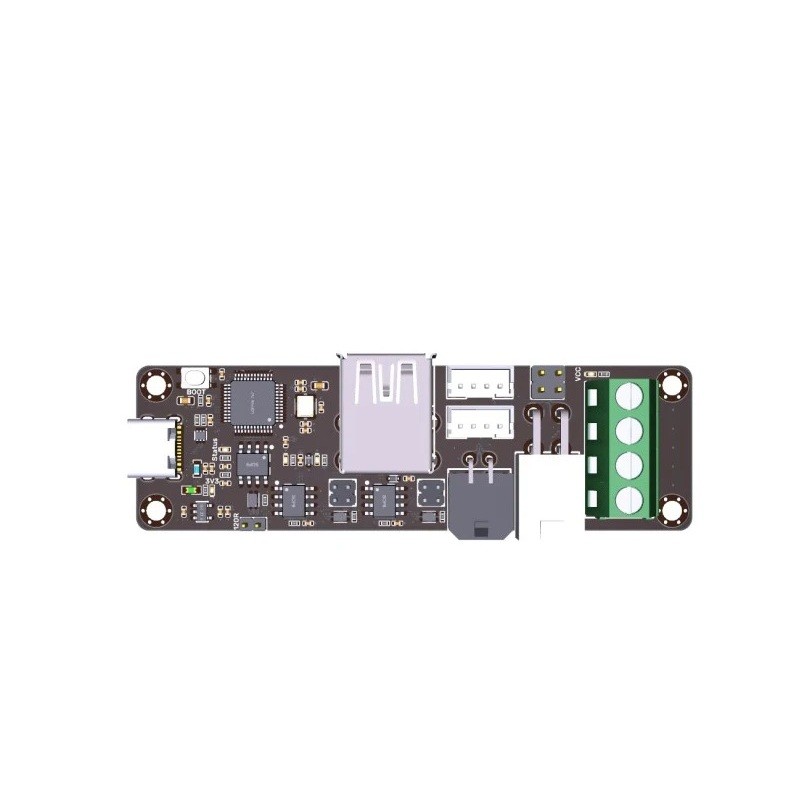

Αντάπτορας U2C V2.1 με τρεις εξόδους CAN για μετατροπή USB σε δίκτυο CAN
Ο αντάπτορας U2C V2.1 λειτουργεί ως μετατροπέας μεταξύ της θύρας USB και του βιομηχανικού δικτύου CAN, απλοποιώντας σημαντικά τη σύνδεση σύγχρονων 3D εκτυπωτών με το firmware Klipper. Το δίκτυο CAN (Controller Area Network) είναι ένα σύστημα επικοινωνίας που χρησιμοποιείται στη βιομηχανία, το οποίο επιτρέπει τη μακρά μεταφορά δεδομένων, υψηλή αντοχή σε παρεμβολές, χαμηλή καθυστέρηση και σύνδεση περισσότερων συσκευών σε μία γραμμή. Ο U2C V2.1 μπορεί να επεκτείνει αυτή τη λειτουργικότητα σε κοινές οικιακές εκτυπωτές, επιτρέποντας έτσι πιο σταθερή λειτουργία, ακριβέστερο έλεγχο και καθαρότερη καλωδίωση.
Αυτή η έκδοση διαθέτει τρεις ξεχωριστές εξόδους CAN, διευκολύνοντας τη παράλληλη σύνδεση περισσότερων μονάδων, όπως οι πλακέτες EBB36 CAN ή EBB42 CAN, καθώς και άλλων επεκτατικών στοιχείων. Ο αντάπτορας περιλαμβάνει προστασία από ηλεκτροστατική εκφόρτιση (ESD), έτσι ώστε να μην προκύπτει ζημιά στη θύρα USB ή στις συνδεδεμένες συσκευές. Η επιφάνεια της πλακέτας ENIG εξασφαλίζει μακροχρόνια διάρκεια ζωής, υψηλή αγωγιμότητα και αξιόπιστη αντοχή στην οξείδωση.
Ο U2C V2.1 λειτουργεί σε εύρος τάσης 12–24 V και οι υποδοχές του είναι προσεκτικά τοποθετημένες: θύρα USB-C, είσοδος CAN-IN, τρεις εξόδους CAN-OUT, σημεία ένδειξης, τερματικά τροφοδοσίας και προστατευτικά κυκλώματα. Ο αντάπτορας μπορεί να χρησιμοποιηθεί και για την αναβάθμιση του firmware των συσκευών και υποστηρίζει τη ρύθμιση στο σύστημα Klipper. Είναι ιδανικός για τη σύνδεση Raspberry Pi, της πλακέτας ελέγχου Octopus PRO και των εξωθητικών μονάδων CAN — το αποτέλεσμα είναι σημαντικά πιο απλή και επαγγελματικά εκτελεσμένη καλωδίωση σε ολόκληρο τον εκτυπωτή.
Εγκατάσταση
1) Συνδέστε τον αντάπτορα στο Raspberry Pi μέσω USB-C.
2) Συνδέστε την τροφοδοσία 12–24 V σύμφωνα με την πολικότητα που αναγράφεται στα τερματικά.
3) Συνδέστε τη κύρια γραμμή του δικτύου CAN στην είσοδο CAN-IN.
4) Συνδέστε τις μονάδες στις τρεις εξόδους CAN-OUT (π.χ. EBB36 ή EBB42).
5) Ελέγξτε την ασφάλιση των καλωδίων και τη σωστή κατεύθυνση των καλωδίων.
6) Ρυθμίστε την αναγνώριση των συσκευών CAN στο Klipper και ολοκληρώστε τη ρύθμιση.
Εξήγηση αρκτικόλεξων
CAN – δίκτυο επικοινωνίας δεδομένων με υψηλή αντοχή και χαμηλή καθυστέρηση.
USB-C – καθολική θύρα για τροφοδοσία και μεταφορά δεδομένων.
ESD – προστασία από ηλεκτροστατική εκφόρτιση.
ENIG – χρυσή επιφάνεια για υψηλότερη ακρίβεια και διάρκεια ζωής.
Συμβατότητα
Συμβατός με τις πλακέτες EBB36 CAN, EBB42 CAN, Octopus PRO, βασικές πλακέτες που υποστηρίζουν το δίκτυο CAN, Raspberry Pi και άλλες μονάδες που χρησιμοποιούν επικοινωνία CAN στο πλαίσιο του Klipper. Μπορούν να συνδεθούν περισσότερες συσκευές ταυτόχρονα.
Περιεχόμενα συσκευασίας
1× αντάπτορας U2C V2.1 (3 έξοδοι CAN)
Ο U2C V2.1 είναι ένα αξιόπιστο και αποτελεσματικό στοιχείο που βελτιώνει θεαματικά τη σταθερότητα και την απλότητα της σύνδεσης σύγχρονων 3D εκτυπωτών.
