Δοκιμαστής ανάφλεξης και ανιχνευτής βλαβών QDB-4A 17 x 9,8 x 2,8 cm με οθόνη LCD και έξοδο PWM για ψεκαστήρες και βηματικούς κινητήρες μαύρος

Δοκιμαστής ανάφλεξης και ανιχνευτής βλαβών QDB-4A 17 x 9,8 x 2,8 cm με οθόνη LCD και έξοδο PWM για ψεκαστήρες και βηματικούς κινητήρες μαύρος

Μετρά την αντίσταση και την τάση, παράγει σήμα PWM 1 έως 100 kHz και προσομοιώνει τον αισθητήρα Hall. Είναι κατάλληλος για τη διάγνωση των πηνίων ανάφλεξης, των βαλβίδων και των ψεκαστήρων. Πλήρης περιγραφή
Σε απόθεμα
Αποστολή 1,59 €
30 ημέρες δικαίωμα επιστροφής
126,59 €
Ασφαλής αγορά Ασφαλής αγορά
Επισκόπηση
Δοκιμαστής ανάφλεξης και ανιχνευτής βλαβών QDB-4A 17 x 9,8 x 2,8 cm με οθόνη LCD και έξοδο PWM για ψεκαστήρες και βηματικούς κινητήρες μαύρος

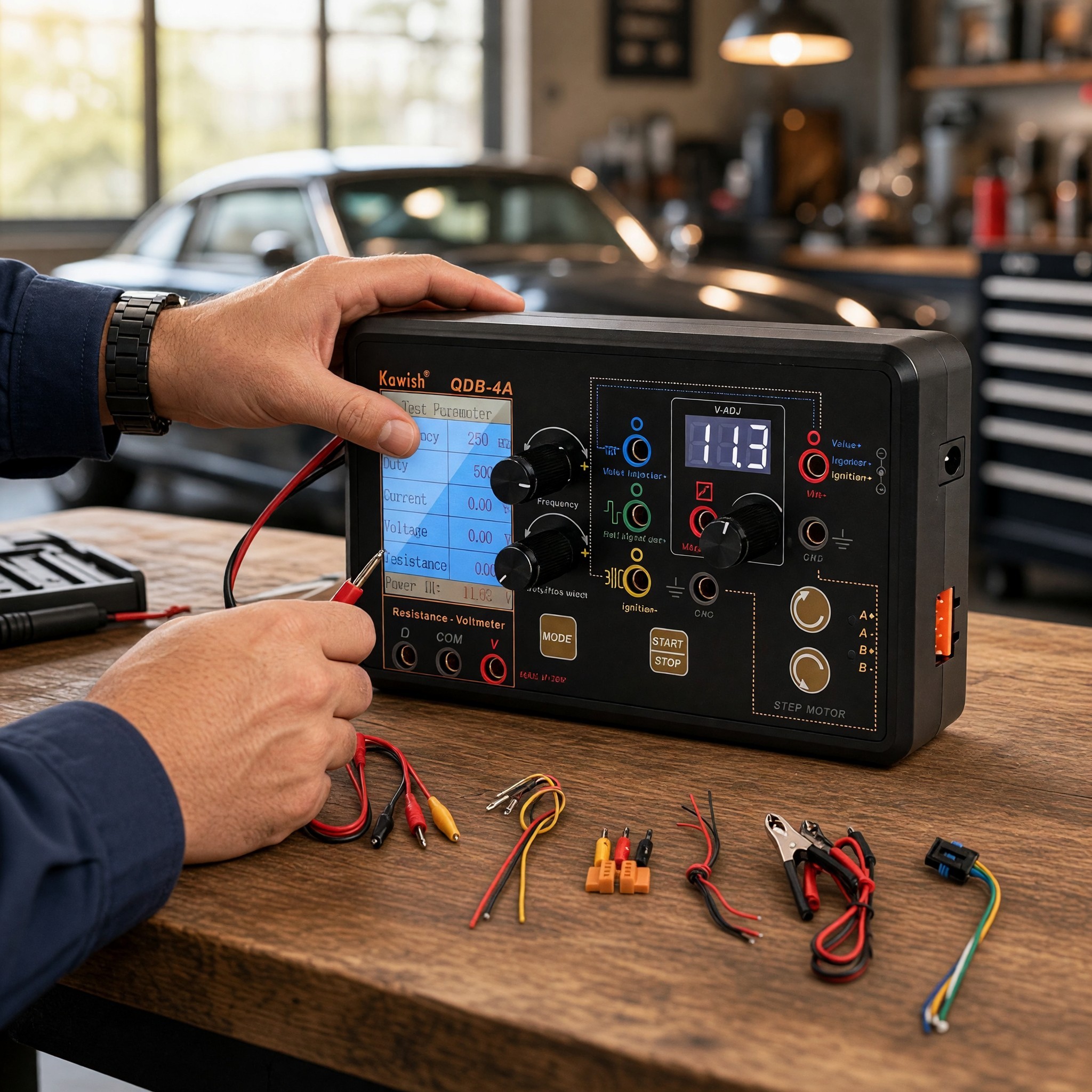

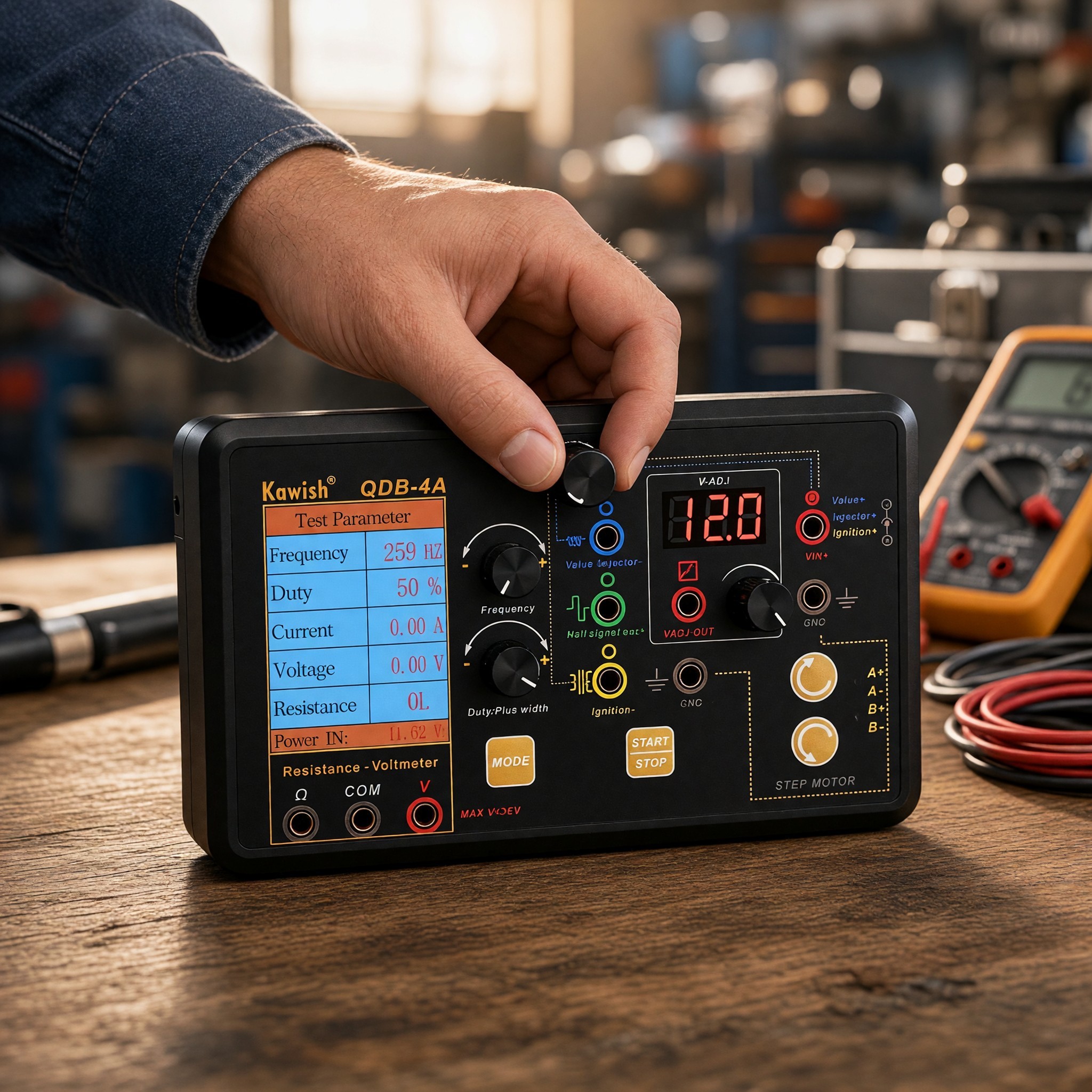

Ο δοκιμαστής ανάφλεξης QDB-4A χρησιμοποιείται για τον έλεγχο ηλεκτρικών εξαρτημάτων του οχήματος και για την αναζήτηση βλαβών στην ανάφλεξη, στον ψεκασμό και στη ρύθμιση του ρελαντί. Ένα μόνο όργανο μπορεί να δοκιμάσει ψεκαστήρες, πηνία ανάφλεξης, ηλεκτρομαγνητικές βαλβίδες και βηματικούς κινητήρες. Επιπλέον, προσφέρει έξοδο σήματος αισθητήρα Hall και γεννήτρια PWM με ρυθμιζόμενη συχνότητα και καθυστέρηση. Τροφοδοτείται με συνεχές ρεύμα 8 έως 28 V μέσω του παρεχόμενου καλωδίου τροφοδοσίας με κροκοδειλάκια. Οι ρυθμισμένες και μετρημένες τιμές εμφανίζονται στην οθόνη LCD, η οποία δείχνει μια δική της επισκόπηση παραμέτρων για κάθε λειτουργία. Οι λειτουργίες εναλλάσσονται με το κουμπί και η δοκιμή ξεκινά και σταματά με ξεχωριστό κουμπί. Η συχνότητα και το πλάτος του παλμού ρυθμίζονται με δύο περιστροφικούς ρυθμιστές.

  • Ψεκαστήρες και πηνία ανάφλεξης – κατά τη διάρκεια της δοκιμής ρυθμίζεται η συχνότητα και το πλάτος του παλμού σε μικροδευτερόλεπτα. Η οθόνη δείχνει την εισερχόμενη και ρυθμισμένη τάση, ενώ για τους ψεκαστήρες δείχνει επίσης το ρεύμα που καταναλώνεται.
  • Βαλβίδες και έξοδος PWM – η γεννήτρια ορθογωνικού σήματος λειτουργεί με συχνότητα 1 έως 100 kHz και καθυστέρηση 0 έως 100 %. Έτσι μπορεί να χρησιμοποιηθεί για τον έλεγχο ηλεκτρομαγνητικών βαλβίδων και άλλων ενεργοποιητών που ελέγχονται με σήμα PWM.
  • Τροφοδοσία και σήμα Hall – το ρεύμα εξόδου φτάνει τα 0 έως 2,5 A, που είναι αρκετό για την τροφοδοσία των δοκιμαζόμενων εξαρτημάτων. Μια ξεχωριστή υποδοχή παρέχει σήμα για τον έλεγχο κυκλωμάτων με αισθητήρα Hall.

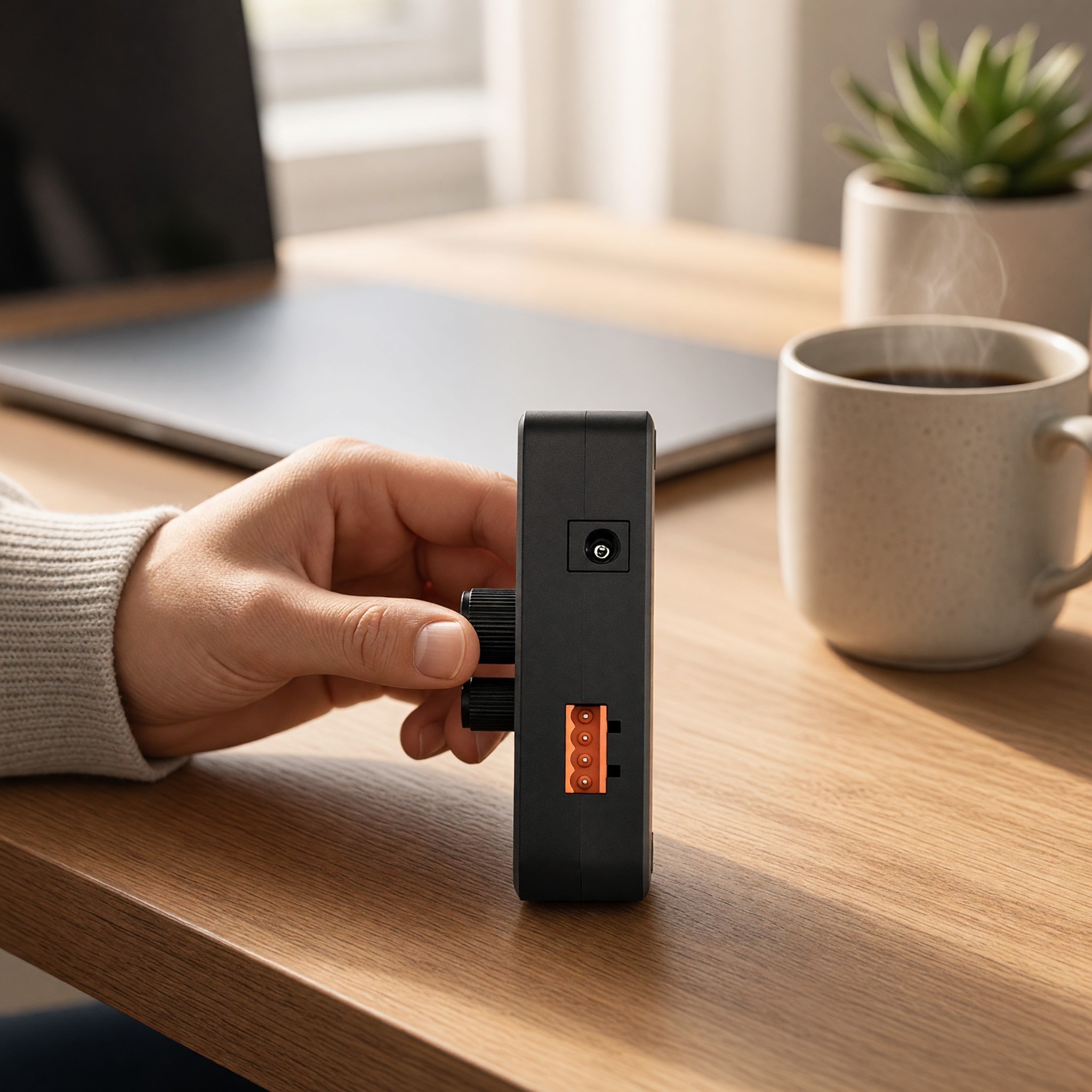

  • Βηματικοί κινητήρες ρελαντί – η δοκιμή λειτουργεί με ρεύμα έως 15 A. Η κατεύθυνση περιστροφής δεξιά ή αριστερά επιλέγεται με δύο κουμπιά και ο κινητήρας συνδέεται μέσω τετραπολικού συνδέσμου στο πλάι της συσκευής.
  • Πολυμέτρης – ενσωματωμένη μέτρηση συνεχούς τάσης 0 έως 30 V και αντίστασης 0 έως 1 MΩ, το αποτέλεσμα εμφανίζεται στην κύρια οθόνη.

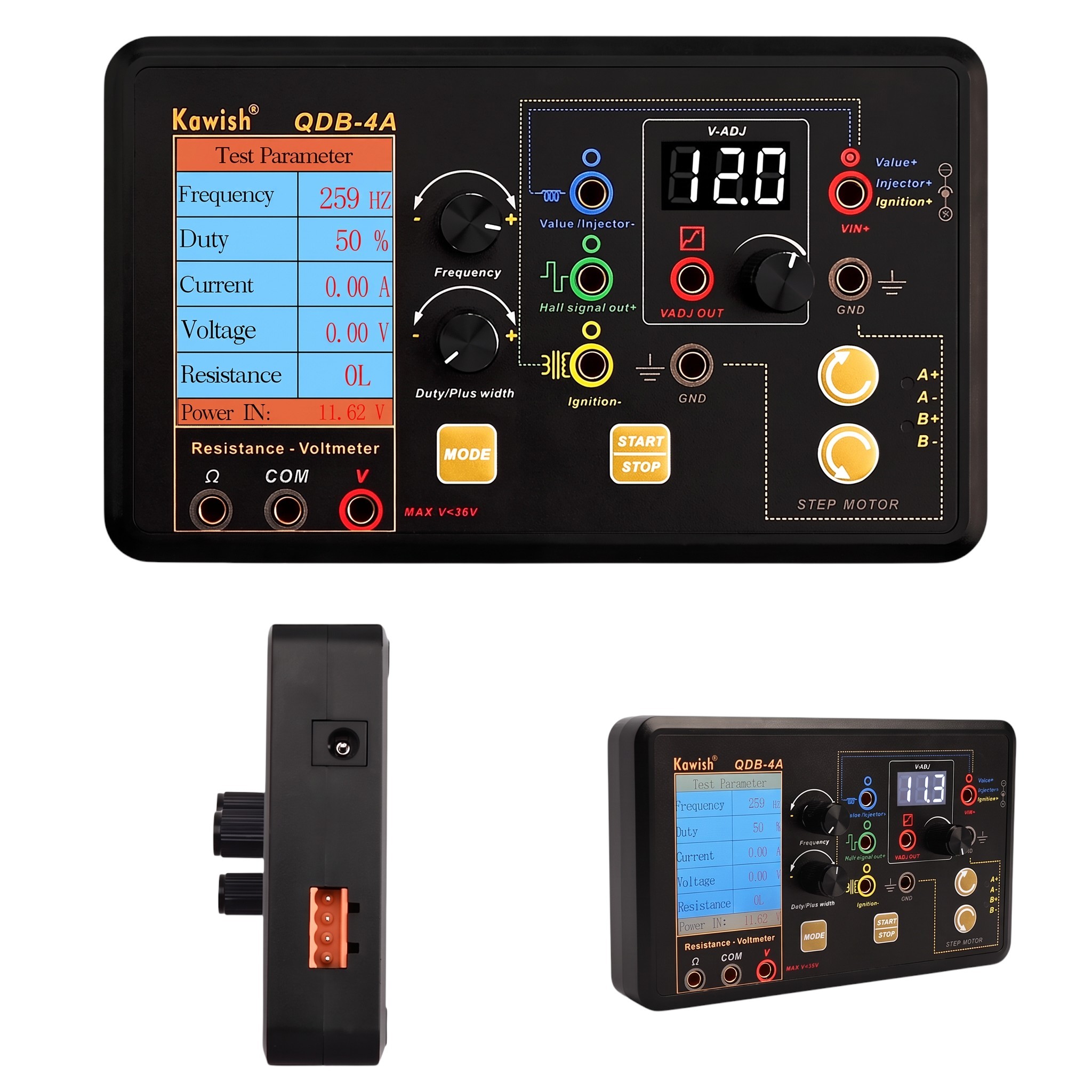

  • Συμπαγής σχεδίαση – το μαύρο σώμα διαστάσεων 17 x 9,8 x 2,8 cm έχει χρωματικά διαχωρισμένες υποδοχές και τον σύνδεσμο τροφοδοσίας τοποθετημένο στο πλάι.

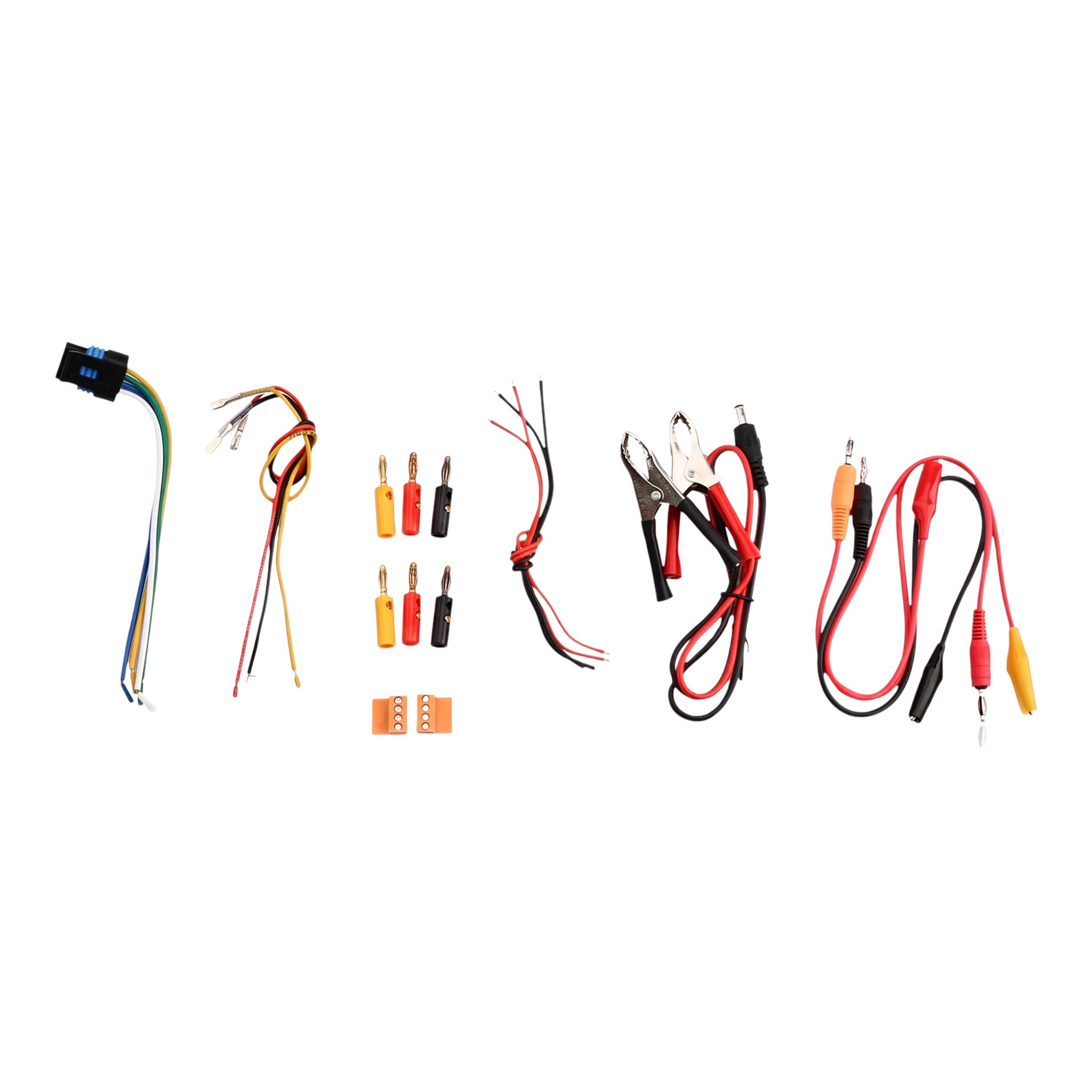

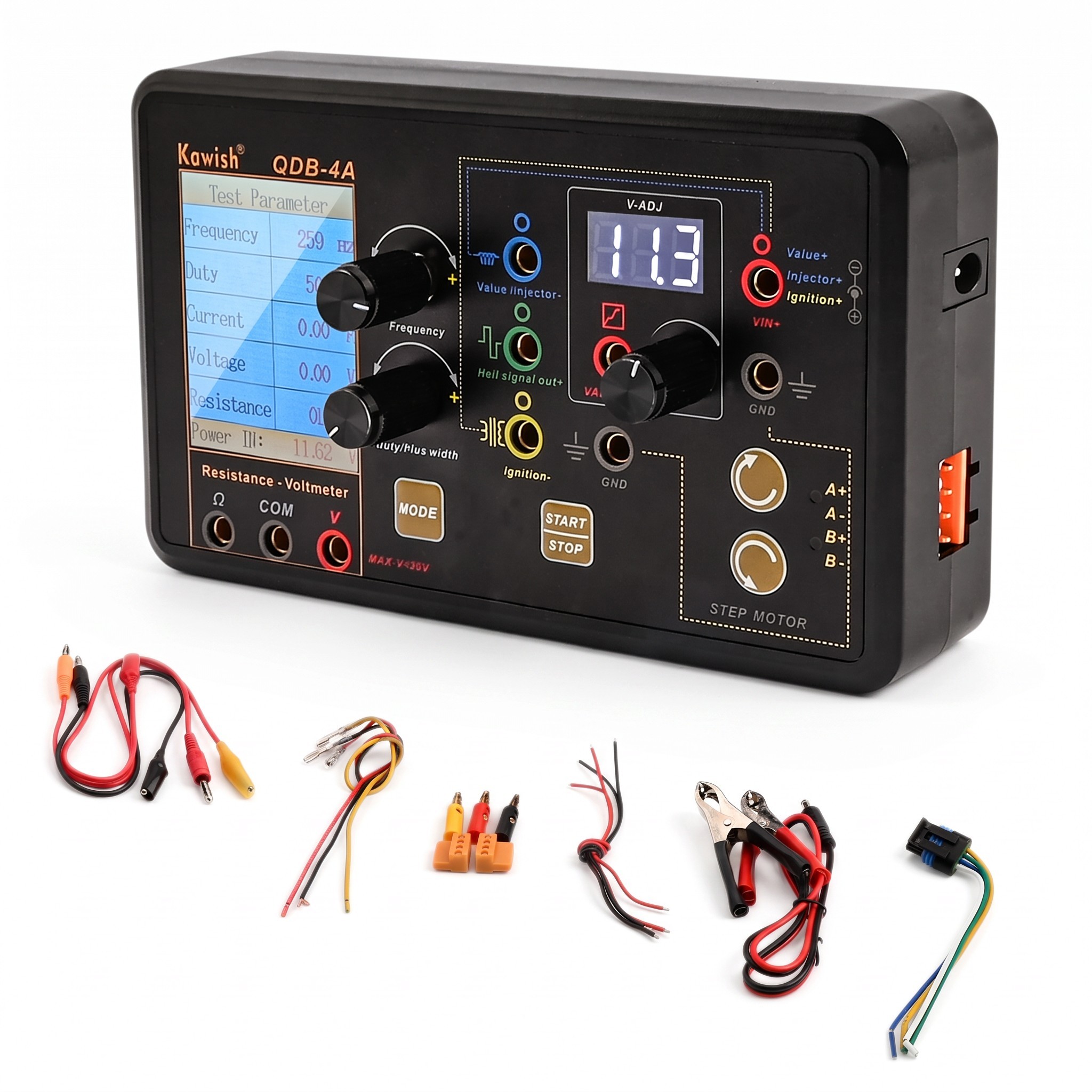

Περιεχόμενα συσκευασίας:

  • 1x δοκιμαστής QDB-4A
  • 1x καλώδιο τροφοδοσίας
  • 3x δοκιμαστικά καλώδια σύνδεσης
  • 4x ξεχωριστός σύνδεσμος
  • 1x σύνδεσμος για βηματικό κινητήρα ρελαντί
  • 1x καλώδιο για συγκόλληση βηματικού κινητήρα

Ο QDB-4A συνδυάζει σε μία συσκευή πηγή ελέγχου σημάτων, τροφοδοσία και απλό πολυμέτρη. Έτσι, τα διάφορα εξαρτήματα μπορούν να ελέγχονται απευθείας από τον δοκιμαστή. Ανάλογα με την αντίδρασή τους, μπορεί να εκτιμηθεί αν η βλάβη είναι στο εξάρτημα αυτό καθαυτό ή αλλού στο κύκλωμα. Εκτός από ψεκαστήρες και πηνία, καλύπτει επίσης δοκιμή βηματικών κινητήρων με ρεύμα έως 15 A, κάτι που είναι χρήσιμο κατά τον έλεγχο της ρύθμισης του ρελαντί. Η έξοδος τροφοδοσίας με ρεύμα έως 2,5 A και η ρυθμιζόμενη συχνότητα PWM επεκτείνουν τη χρήση και σε άλλους ηλεκτρομαγνητικούς ενεργοποιητές, όπως οι σολενόιδες. Χάρη στις συμπαγείς διαστάσεις και τα παρεχόμενα καλώδια, ο δοκιμαστής μεταφέρεται και συνδέεται εύκολα, έτσι βρίσκει θέση στο συνεργείο αυτοκινήτων και κατά την επισκευή του οχήματος στο σπίτι.
